(1) 建屋の概要
1.蓄積リング棟
| |
面積 |
: |
約 70,000 m²
|
| |
主体構造 |
: |
S造、一部RC造 (マシン収納部、RI実験棟) |
| |
床平面度 |
: |
±20mm以内 |
| |
微小振動防止、微小変形防止 |
: |
岩着、エキスパンションジョイント、不等沈下対策 等 |
2.線型加速器棟
| |
面積 |
: |
約 4,000 m² |
| |
主体構造 |
: |
RC (S) 造 |
3.シンクロトロン棟
| |
面積 |
: |
約 2,000 m² |
| |
主体構造 |
: |
RC (S) 造 |
4.研究棟
| |
1) 医学利用実験施設 |
: |
約 5,000 m² RC造 |
| |
2) マシン実験棟 |
: |
約 700 m² S造 |
| |
3) 組立調整実験棟 |
: |
約 3,200 m² S (RC) 造 |
| |
4) RI実験棟 |
: |
約 2,000 m² RC造 |
5.その他
| |
1) 中央管理棟 |
: |
約 6,400 m² RC造 |
| |
2) ユーティリティ管理棟 |
: |
約 500 m² S造 (プレハブ) |
| |
3) 食堂棟 |
: |
約 1,200 m² 壁式RC (S) 造 |
| |
4) 研究交流棟 |
: |
合 計 (5棟) 約 8,700 m² 壁式RC (S) 造 |
画像をクリックすると拡大します
(2) 電源設備の概要
1.特別高圧開閉所
| |
1) 77KV2回線受電 |
| |
2) 契約電力 32,300KW |
2. 特別高圧第一変電所 (蓄積リング棟)
| |
1) 加速器電磁石、高周波加速装置用 |
|
6. 6KV 20MVA 2系統 |
| |
2) 建屋関係動力·電灯用 |
|
6. 6KV 20MVA 1系統 |
| |
3) 高調波フィルター設備 |
|
|
| |
4) 非常用発電機設備 (タービン発電機) |
|
3,200PS 2,000KVA 6.6KV 60Hz |
3.特別高圧第二変電所 (線型加速器棟、シンクロトロン棟)
| |
1) 線型加速器用 |
|
6. 6KV 5MVA 1系統 |
| |
2) シンクロトロン用 |
|
6. 6KV 25MVA 1系統 |
| |
3) 実験排水処理施設用 |
|
6. 6KV 5MVA 1系統 |
| |
4) 無効電力補償装置 |
|
|
4.特別高圧第三変電所 (組立調整実験棟他)
| |
1) 実験施設棟及びニュースバル (兵庫県) 用 |
|
6. 6KV 6MVA 1系統 |
| |
2) 理化学研究所 (播磨研究所) 用 |
|
6. 6KV 6MVA 1系統 |
| |
3) Ｘ線自由電子レーザー施設用 |
|
6. 6KV 12MVA 1系統 |
| 画像をクリックすると拡大します |
 |
 |
 |
 |

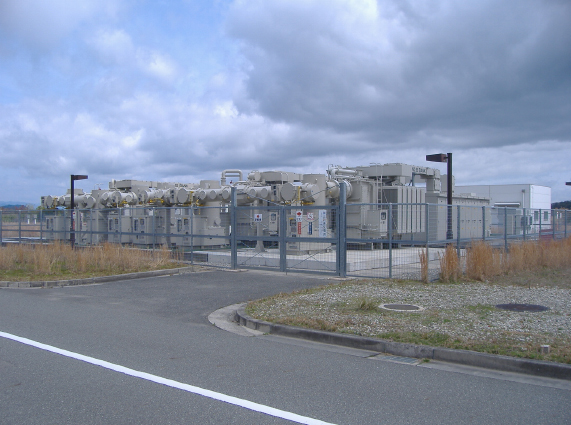

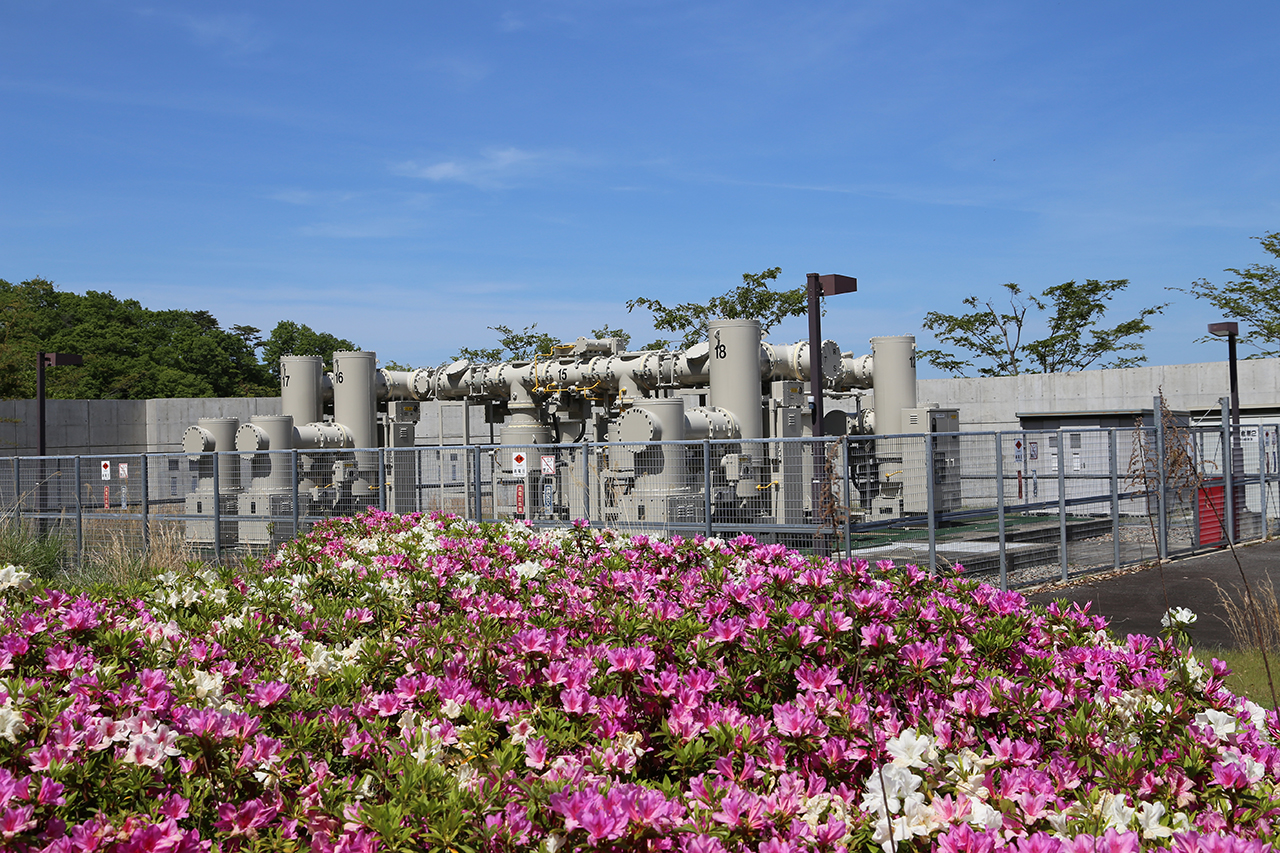

| 特別高圧開閉所 |
特別高圧第一変電所 |

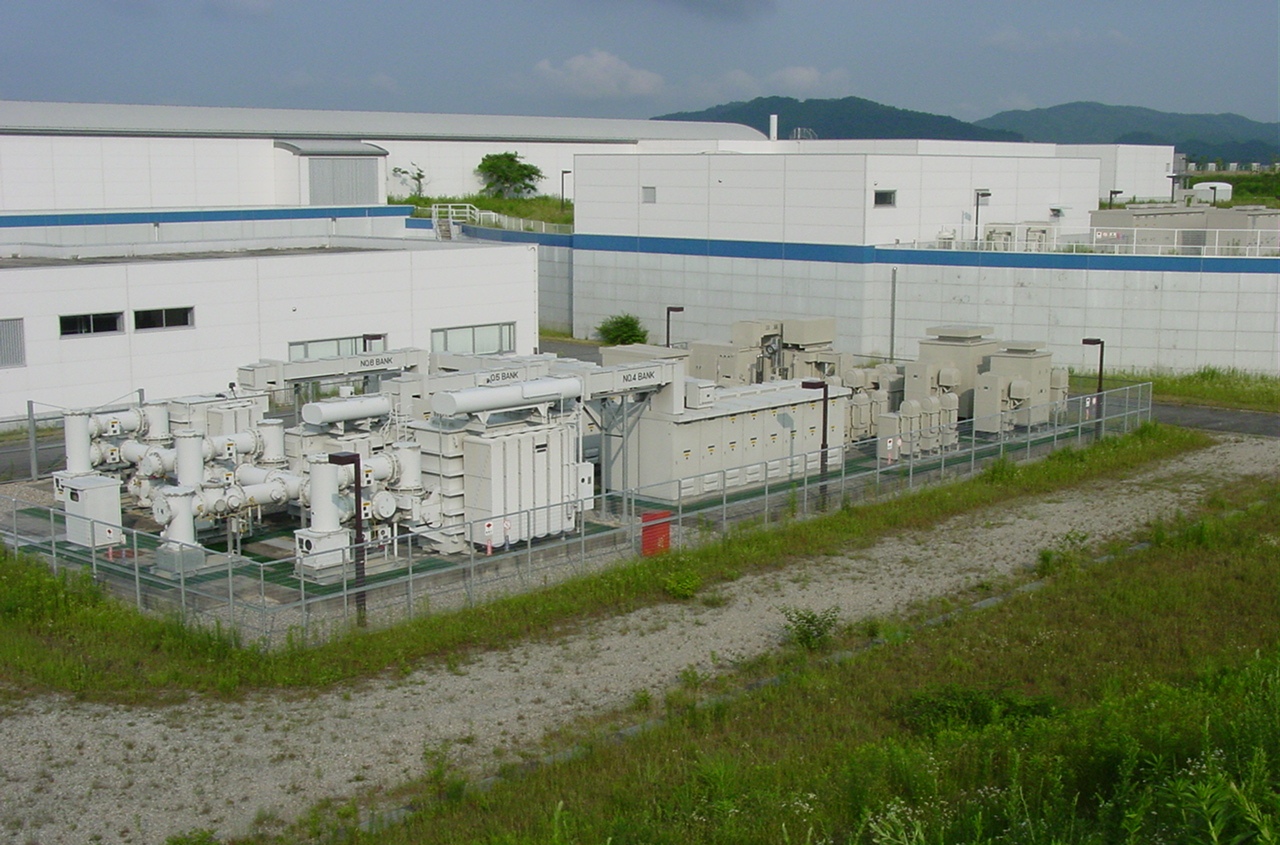

特別高圧第二変電所 |

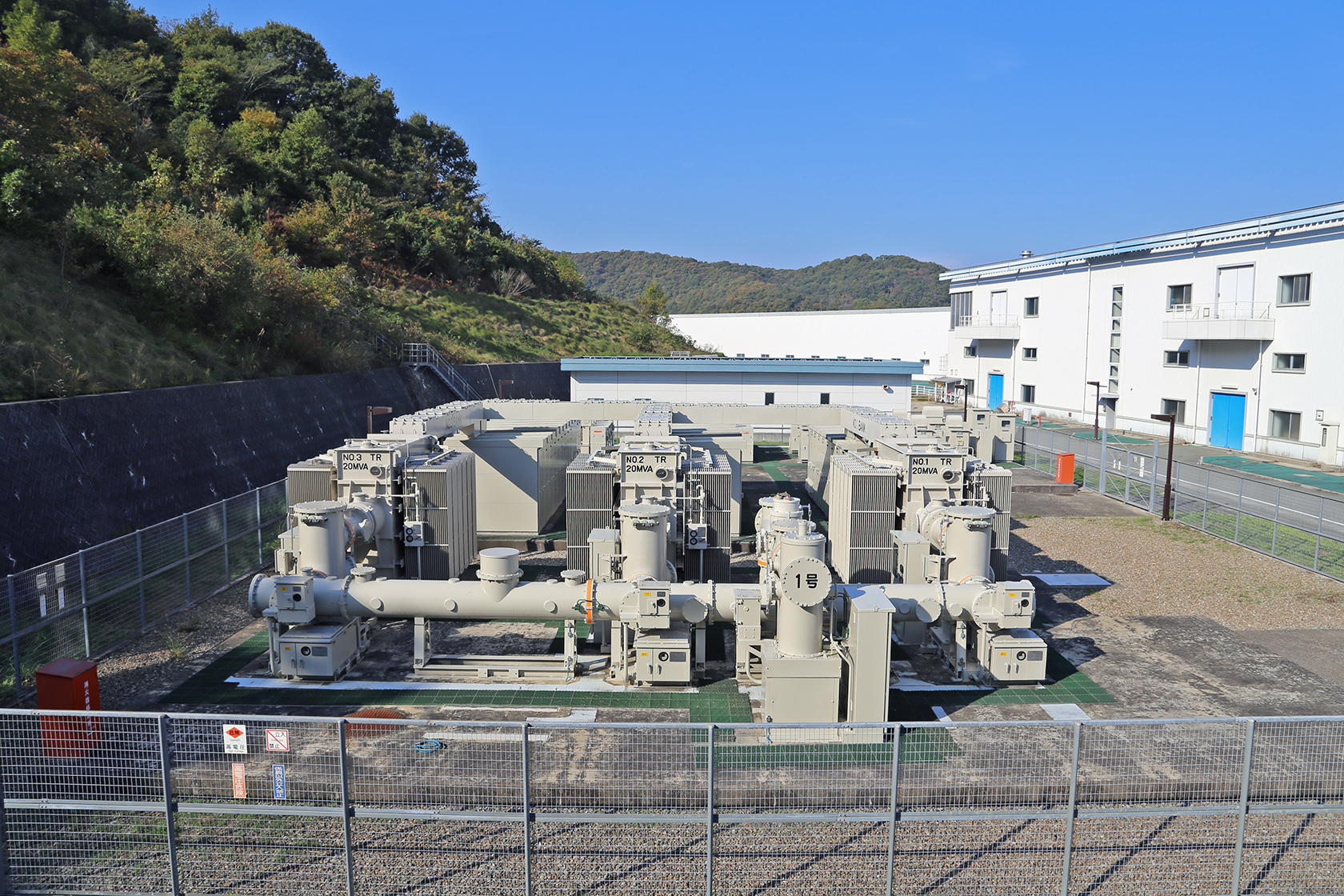

特別高圧第三変電所 |
(3) 空調設備の概要
1.熱源設備
- 空気熱源スクリュー式ヒートポンプチラー
- 密閉型遠心式 (ターボ) チラー
- 熱回収型水熱源スクリュー単段圧縮式チラー
- 二重効用ガス焚吸収式冷温水発生機
- ガス焚蒸気ボイラ
2.空調方式
- マシン収納部 ：外調機 + 天吊ファンコイルユニット方式
- 実験ホール ：外調機 + 天吊エアハンドリングユニット方式
- 実験準備室 ：外調機 + 天吊空冷ヒートポンプパッケージ方式
- 入射系準備室等：空冷ヒートポンプパッケージ型空調機
3.排 煙
4.特殊換気
(4) 衛生設備の概要
1.給 水
- 水源 - 上水 (所内は上水、工水 2系統) 加圧給水 (インバーター制御)
2.排 水
3.ガ ス
4.消 火
- 消防用水、屋外消火栓
- スプリンクラー (蓄積リング棟：保守通路、マシン収納部上部)
- 屋内消火栓 (蓄積リング棟：コントロール室廻り)
(5) マシン冷却設備の概要
1.熱源設備
| |
1) 水熱源スクリュー単段圧縮式チラー |
| |
2) 往復動 (レシプロ) 単段圧縮式チラー |
2.冷却方式
| |
1) 入射系 (加速管冷却水精密温度制御部) |
| |
|
： |
往復動式チラー + 電気ヒーター + 温度調整槽 (27.5°C∼30°C±0.1°C) |
| |
|
|
電子の発生、加速を担う線型加速器の16にグループ化された加速管の壁面温度を設定温度に対し±0.1°C以内に精密制御する冷却設備である。 |
| |
2) 入射系 (シンクロトロン冷却水) |
| |
a. SSBT·電磁石系冷却水 |
： |
冷却塔 (33.0°C±0.2°C) |
| |
b. 高周波加速空洞系冷却水 |
： |
冷却塔 (35.0°C±0.2°C) |
| |
c. 電磁石電源系冷却水 |
： |
冷却塔 (32.0°C±0.2°C) |
| |
3) 蓄積リング (RF加速空洞精密温度制御部) |
| |
|
： |
水熱源スクリュー式チラー + 電気ヒーター + 温度調整槽 (30°C±0.2°C) |
| |
4) 蓄積リング (電磁石·真空系冷却水) |
| |
|
： |
水熱源スクリュー式チラー + 冷却塔 (30°C±0.2°C) |
| |
5) 蓄積リング (ビームライン冷却水) |
| |
|
： |
水熱源スクリュー式チラー + 冷却塔 (30°C±0.2°C) |
3.冷却水
4.その他

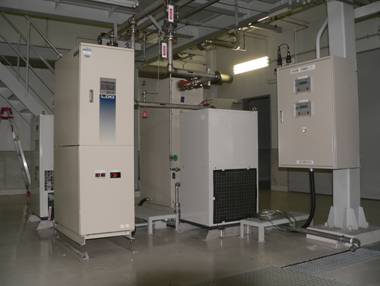

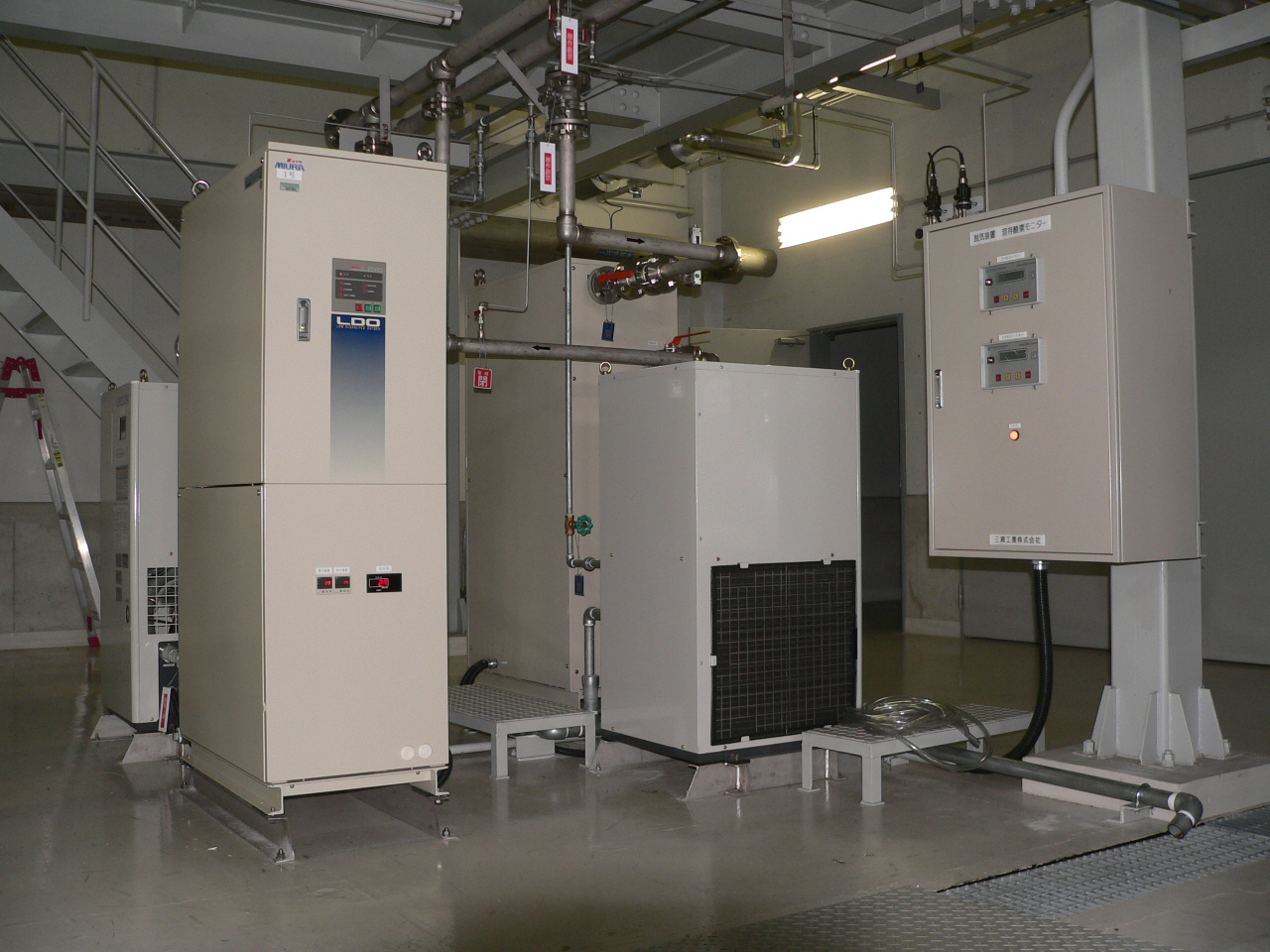

 膜脱気装置 蓄積リング (電磁石·真空系) 純水冷却水中に含まれる溶存酸素を低濃度に保つ装置 クリックすると拡大します
