セラミックス中の超微量元素の局所構造解析
問い合わせ番号
SOL-0000001249
ビームライン
BL01B1(XAFS I)
学術利用キーワード
A. 試料 | 無機材料 |
---|---|
B. 試料詳細 | 絶縁体・セラミックス, 非晶質、ガラス |
C. 手法 | 吸収、及びその二次過程 |
D. 手法の詳細 | XAFS, XANES |
E. 付加的測定条件 | 偏光(直線), 室温 |
F. エネルギー領域 | X線(4~40 keV) |
G. 目的・欲しい情報 | 化学状態, 結合状態, 局所構造, 機能構造相関, 機能発現, 電子状態、バンド構造 |
産業利用キーワード
階層1 | 電子部品, ディスプレイ, 電池, 化学製品, 工業材料 |
---|---|
階層2 | コンデンサー, LCD, PDP、FED, CD-R、DVD, 燃料電池, 触媒, 繊維 |
階層3 | 蛍光体 |
階層4 | 局所構造, 電子状態, 価数 |
階層5 | XAFS, NEXAFS |
分類
A80.30 無機材料, M40.10 XAFS
利用事例本文
本事例では酸化マグネシウムセラミックス中の極微量ガリウムドーパント(30 ppm)についてGa K吸収端における蛍光XANES測定を行い、その存在状態を定量的に解析しました。蛍光XANES法は、極微量な測定目的原子の電子構造(価数、近接原子種)や局所構造を解析できる強力な手法です。第一原理計算を用いた局所構造解析から、Ga原子が Mgサイトに置換し、電荷補償のために図のModel 3のような位置にMg空孔が導入されることが明らかになりました。

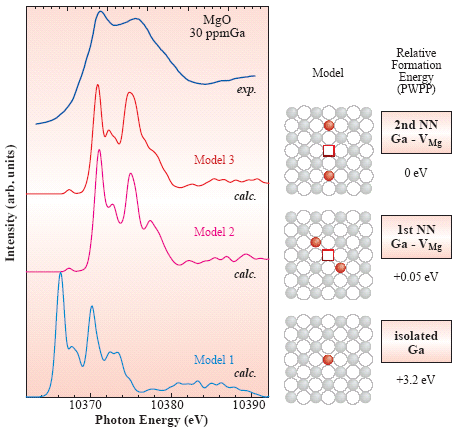

図 MgO中のGaドーパントのGa K吸収端XANESスペクトルと第一原理計算による構造モデル(赤四角:Ga、灰丸:Mg、白丸:O、赤丸:Mg空孔)
[ I. Tanaka, T. Mizoguchi, M. Matsui, S. Yoshioka, H. Adachi, T. Yamamoto, T. Okajima, N. Umesaki, W.-Y. Ching, Y. Inoue, M. Mizuno, H. Araki and Y. Shirai, Nature Materials 2, 541-545 (2003), Fig. 2,
©2003 Nature Publishing group ]
画像ファイルの出典
所内報
誌名
SPring-8 Research Fronties 2003
ページ
78
測定手法
希薄試料のXANESスペクトルは、目的元素の吸収端近傍で、試料からの蛍光X線量をX線エネルギーの関数として測定することで得られます(蛍光XANES法)。1-1000 ppm程度の希薄試料の場合、検出器として19素子Ge検出器を用います。本事例の場合、計測時間は、1測定あたり15-30分程度です。第一原理計算や多重散乱計算を適用することで、XANESスペクトルからも局所構造(近接原子間の距離、配位数、原子 種)を解析することが近年可能となってきています。
画像ファイルの出典
図なし
測定準備に必要なおおよその時間
4 時間
測定装置
装置名 | 目的 | 性能 |
---|---|---|
19素子Ge検出器 | 希薄・薄膜試料の蛍光XAFSの測定 | 濃度:1-1000 ppm、膜厚:0.1-100 nm |
XAFS測定装置 | XAFSスペクトルの計測 | 3.8-113 keV |
参考文献
文献名 |
---|
I. Tanaka et al., Nature Materials, 2, 541(2003) |
関連する手法
アンケート
本ビームラインの主力装置を使っている
測定の難易度
中程度
データ解析の難易度
熟練が必要
図に示した全てのデータを取るのにかかったシフト数
1シフト以下
