  表面の原子配列やスピン配列、電子状態を研究するために、２次元表示型球面鏡電子エネルギー分析器が設置されています。この分析器の構造を下図に示します。このアナライザーの特徴はサンプル(S)から放出された光電子が放出された方位と同じ方位で収束点(A)に電子が収束することです。収束点のピンホールを通過した電子がスクリーンに投影されるため、エネルギー分析された光電子の強度の角度依存性を測定することができます。測定可能な角度は ± 60°で、エネルギー分解能は 0.2% です。左右円偏光で得られる２枚の光電子回折パターンは原子配列のステレオ写真になります。 また、光電子回折やオージェ電子回折パターンは、光電子(オージェ電子)ホログラムとして利用することができ、ここから立体的な原子配列が得られます。

二次元表示型光電子分光装置の概略図

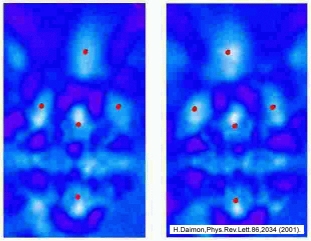

• 典型的な原子配列のステレオ写真。(タングステン結晶)
