大型放射光施設 SPring-8

公開日

2025年06月10日

2025年6月10日
群馬大学
量子科学技術研究開発機構
信州大学
高輝度光科学研究センター

● Tb－Coアモルファス薄膜の円偏光X線磁気コンプトン散乱測定を行い磁気補償、角運動量補償、スピン磁気補償、軌道磁気補償の少なくとも4つの補償点があることを明らかにした。
●これまで磁気補償、角運動量補償については、垂直磁化、高速磁化反転との関連が注目され研究が進められてきた。今回新たに見出したスピン磁気補償、軌道磁気補償に着目した研究を進めることで、電界駆動・電流駆動磁化反転などに関連したスピントロニクスデバイス開発の進展が期待される。
●本研究は群馬大学、量子科学技術研究開発機構、信州大学、高輝度光科学研究センターとの共同研究であり、大型放射光施設SPring-8の高輝度・高エネルギーX線の利用によって可能になった。

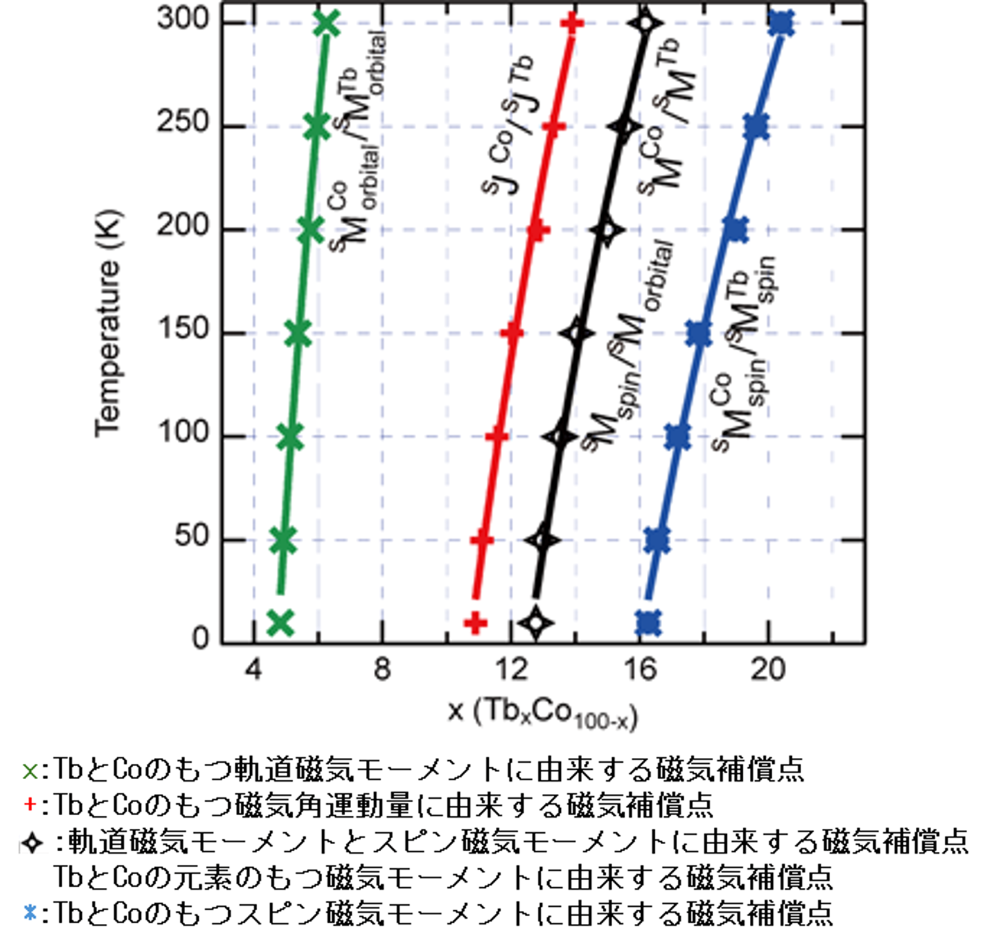

群馬大学（学長：石崎泰樹）の櫻井浩教授・高橋学教授、量子科学技術研究開発機構（理事長：小安重夫。以下「QST」）の安居院あかね上席研究員、信州大学（学長：中村宗一郎）の劉小晰教授、高輝度光科学研究センター（理事長：雨宮慶幸）の辻成希主幹研究員らの研究グループは、磁気コンプトン散乱測定を利用し、磁気デバイス材料であるTb－Coアモルファス薄膜において、磁化がゼロとなる磁気補償、角運動量がゼロとなる角運動量補償、スピン磁化がゼロとなるスピン磁気補償、軌道磁化がゼロとなる軌道磁気補償の少なくとも4つの補償点があることを見出しました。これまで、磁気補償に着目した垂直磁気記録に関する研究、角運動量補償に着目した高速磁化反転に関する研究が進められてきました。新たに見出した軌道角運動量補償あるいはスピン角運動量補償に着目した研究が進めば、電界で軌道磁気モーメントを制御する電界駆動の磁気メモリーや電流のスピントルクで磁壁駆動できるレーストラックメモリーなどの開発に資する可能性があります。本研究で見出した4つの補償点の関係は、各補償点に関連した材料の機能を活用したスピントロニクスデバイスの設計に指針を与えると期待されます。なお、大型放射光施設SPring-8の高輝度・高エネルギー・円偏光X線を用いることで、初めてこの測定が可能になりました。 図　TbxCo100-xアモルファス薄膜の4つの磁気補償点の組成比依存性。 磁化がゼロとなる磁気補償組成Xcon、 角運動量がゼロとなる角運動量補償組成XJ、スピン磁気モーメントの総和がゼロとなるスピン磁気補償組成Xspin、 軌道磁気モーメントの総和がゼロとなる角運動量補償組成Xorbitalの温度変化。Xorbital (T) < XJ (T) < Xcon (T) < Xspin (T)であることがわかる。 論文情報 雑誌名: Journal of Magnetism and Magnetic Materials 題名 :Four compensation points in TbxCo100-x amorphous films 著者：Akane Agui, Akino Harako, Naruki Tsuji, Xiaoxi Liu, Kazushi Hoshi, Kosuke Suzuki, Manabu Takahashi, Hiroshi Sakurai DOI：10.1016/j.jmmm.2025.173248

一般に磁性体はマクロな磁化測定^（注1）で評価されていますが、我々はミクロスコピックな磁性の起源となる構成元素、スピン磁気モーメント、軌道磁気モーメントに着目しTb－Coアモルファス薄膜の磁気補償について研究を進めてきました。Tb－Coアモルファス薄膜は、スペリ磁性^（注2）とよばれる特殊な磁気構造を有しており、Co原子とTb原子の磁気モーメントは互いに逆を向いているため、特定の組成で薄膜の磁化がゼロとなります。この現象は磁気補償と呼ばれ、その組成近傍では高密度磁気記録に有効な垂直磁化が観測されます。スピン磁気モーメントは電子のスピン角運動量に起因し、軌道磁気モーメントは電子の軌道角運動量に起因します。スピン角運動量と軌道角運動量の総和がゼロとなる角運動量補償組成では、磁気記録時間を短縮できることが知られています。これら良く知られた磁気補償と角運動量補償に加え、スピン磁気モーメントの総和がゼロとなるスピン磁気補償組成や、軌道磁気モーメントの総和がゼロとなる軌道磁気補償組成で、電流のスピントルクによる磁壁駆動や電界による軌道磁気モーメント制御との関連を見出せる可能性があります。また、4つの磁気補償点の関係を把握することにより、垂直磁化、高速磁化反転、電流駆動・電界駆動磁化反転など各補償点に関連した材料の機能を活用したスピントロニクスデバイス^（注3）の設計に指針を得ることができます。しかしながら、スピン磁気補償と軌道磁気補償の実験的報告はなく、磁気補償、角運動量補償、スピン磁気補償、軌道磁気補償の関係については明らかではありませんでした。

今回の研究では、組成xを変えた7種類のTb_xCo_100-xアモルファス合金薄膜（12<x<23）を信州大学で作製しました。群馬大学のSQUID磁力計で磁化測定を行い、高輝度光科学研究センターの協力のもとQST、群馬大が大型放射光施設SPring-8^（注4）のBL08Wで磁気コンプトン散乱測定^（注5）を行いました。各組成の試料について、10K<T<300Kの範囲で測定温度を変えて測定しました。各組成、各測定温度における測定データを解析して、Tb原子・Co原子それぞれの原子の電子に起因するスピン磁気モーメント、軌道磁気モーメント、角運動量を解析しました。その結果、ある温度においては磁化がゼロとなる磁気補償組成X_con、角運動量がゼロとなる角運動量補償組成X_J、スピン磁気モーメントの総和がゼロとなるX_spin、軌道磁気モーメントの総和がゼロとなるX_orbitalの4つの磁気補償組成が存在すること、それらの磁気補償組成は温度変化し、X_orbital (T) < X_J (T) < X_con (T) < X_spin (T)の関係にあることを見出しました（図）。
特に本研究で新たに指摘したスピン角運動量補償点あるいは軌道角運動に関する知見は、電流のスピントルクで磁壁駆動できるレーストラックメモリー^（注6）や電界で軌道磁気モーメントを制御する電界駆動の磁気メモリーの開発に資すると考えられます。本研究で示された4つの補償点補償点を独立に制御したり、組み合わせて制御したりすることで、材料の機能をより活用したスピントロニクスデバイスの設計指針が得られると期待されます。なお、大型放射光施設SPring-8の高輝度・高エネルギー・円偏光X線を用いることで、初めてこの測定が可能になりました。

本研究で示された4つの補償点に関する知見は、電流駆動磁壁移動時に僅かな電流で磁壁駆動ができる超低消費電力のレーストラックメモリー、電界で軌道磁気モーメントを制御する電界駆動磁気抵抗メモリー（MRAM）、スピン流の検出（スピンホール効果）を用いたTHzのセンサーの開発など、スピントロニクスデバイス開発のブレークスルーにつながると期待されます。さらに、3GeV高輝度放射光施設NanoTerasu^（注7）で開発される高性能の軟X線磁気円二色性吸収測定装置を活用することで、広汎な新磁性材料の局所磁気補償の解明が大きく進展すると期待されます。

本研究は日本学術振興会(JSPS) 科研費 基盤研究(C) 15K04658, 19K04464、基盤研究(B) 22H02103、国際共同研究強化(B) 21KK0095からの支援を受けて行われました。

【用語解説】
