大型放射光施設 SPring-8

公開日

2025年06月13日

2025年6月13日
広島大学
高輝度光科学研究センター

・ココアバターがもつさまざまな結晶の構造（＝結晶多形）を、電気の力（外部電場）によってコントロールし、口どけの良い結晶を生成することに成功しました。
・口どけの良さにつながるV型結晶の生成には、外部電場を加えるとともに、適切な周波数を加えることが重要です。
・口どけの良い（微細な結晶の）美味しいチョコレート製造への応用に期待されます。

チョコレートの美味しさ、特に「口どけの良さ」は、ココアバターに含まれる結晶の状態（結晶多形）によって決まります。ココアバターには Ⅰ型から Ⅵ型 まで6種類の結晶多形がありますが、最も望ましいとされるのが、人間の口の温度（33℃）に近い温度で融解するⅤ型です。美味しいチョコレートを作るためには、このⅤ型をいかに正確に生成・制御するかが非常に重要です。加えて、Ⅴ型の結晶サイズを細かくすることも、より良い舌触りや食感を実現するために不可欠です。
これまで、金属や酸化物といった無機物質やタンパク質といった有機物質の結晶化において、応力場（力の加え方）、磁場、電場、電磁場などの外からの影響（外場）を応用して制御する試みが行われてきました。中でも電場は、比較的弱い強度でも効果が得られるため、大型の装置を必要とせず結晶化を制御できるという利点があります。本研究は、この電場の利点に着目し、ココアバターの結晶多形制御、特にⅡ型からⅤ型への多形転移の促進を目指しました。

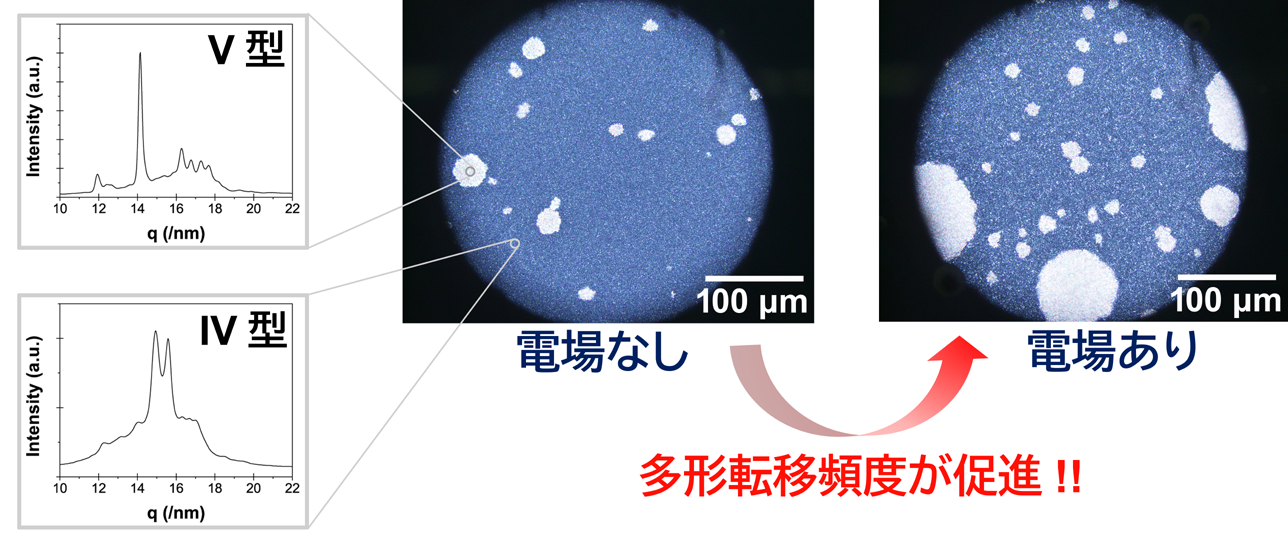

本研究では、ココアバターのⅡ型からⅤ型への多形転移に対する外部電場の効果を詳細に調べました。ココアバターに3000 V/cmの外部電場を1週間加え、多形転移頻度を調査しました。ココアバターの結晶多形の特定には、兵庫県にある大型放射光施設「SPring-8」のビームラインBL40XUを使用しました。非常に細くて強いX線を使ってココアバターの結晶の形や微細な構造を詳しく調べるための実験装置です。まず、光学顕微鏡像で示されている白い球状の晶出物が、ココアバターのⅤ型であることが、SPring-8のBL40XUを用いて、明らかとなりました。そして、このココアバターのⅤ型である白い球状の晶出物を観察すると、外部電場（3000 V/cm）を加えることで、Ⅱ型からⅤ型への多形転移頻度が促進することが確認されました。また今回のケースでは、ココアバターのⅤ型の誘電率がⅡ型の誘電率よりも小さいために電場によって多形転移頻度が促進したと熱力学的に解釈できます。実際にココアバターのⅡ型とⅤ型の誘電率を測定し、熱力学的な解析と整合することも示されました。
さらに、多形転移の促進効果は、加える電場の周波数に依存し、10 kHzの周波数では外部電場を加えなかった時と比べ、約2.85倍まで増加しました。しかし、周波数が1 MHz以上になると効果は著しく減少し、5 MHzでは効果がほぼ消失しました。ココアバターの誘電率の周波数依存性の測定において、1 MHzあたりで誘電率の減少（誘電緩和）^（※3）が観察されました。このことから、1 MHz以上の周波数では、結晶界面で形成されていた電気二重層が不安定になったり、消失したりすると考えられます。
つまり、ココアバターの多形転移を効果的に制御するためには、単に電場をかけるだけでなく、電気二重層の形成と安定性を考慮し、適切な周波数で電場を加えることが重要であることが分かりました。この技術を用いることで、口どけの良いⅤ型の微細な結晶を効率的に生成することが可能になります 。

本研究で得られた、外部電場によるココアバターのⅡ型からⅤ型への多形転移の促進の知見は、きめ細かいⅤ型結晶の生成を制御し、より優れた口どけを持つチョコレート製造技術の発展に貢献することが期待されます。特に、電気二重層の安定性を考慮した周波数や電場条件の最適化が、更なる結晶多形制御の鍵となります。また、外部電場がココアバターの粘度を低下させ、低脂肪化にも貢献する可能性が報告されています。チョコレートの原料は、カカオマスや砂糖といった粉体を加えることで粘度が高くなり、製造時にパイプの詰まりなどの問題が生じやすくなります。通常はココアバターを追加して粘度を下げる（追油）ことで対応していますが、外部電場によって追油せずに粘度を低下させることができれば、ココアバターの使用量を削減でき、低脂肪チョコレートの製造が可能になります。このように本技術を応用して、美味しさと健康を両立させた新しいチョコレート製品の開発にも貢献できると考えています。

【用語解説】
