＊独自開発のポータブル装置「PINK-02」により、地磁気の約200万倍にあたる110テスラの超強磁場発生に成功。
＊磁場中心にX線自由電子レーザーを照射し、X線実験の世界最強110テスラ磁場を記録。従来は77テスラ。
＊110テスラX線回折実験により、磁石である固体酸素が1％にも及ぶ巨大かつ異方的な磁歪（じわい）を示すことを明らかにした。
＊同手法は、今後、100テスラを超える極限環境で現れる新しい結晶構造や電子状態、機能性の探索に活用される。

近年、日本で1000テスラ^（※1）に至る超強磁場が利用可能となり、このような強磁場が引き起こす新現象の探索が始まっています。期待される新現象の一例として、磁場によって物質の結晶構造が不安定化した結果、これまでにない新しい結晶構造が出現することが挙げられています。
このような期待を実証するには、強い磁場中で物質にX線を照射する必要があります。しかしこれは困難でした。というのも、100テスラを超える磁場を得るには、破壊型パルス磁場発生法^（※2）が必須なためです。破壊型パルス磁場発生装置は、施設級の大型装置であること、持続時間が短い（100万分の1秒程度）パルス発生であること、シングルショットで繰り返せないこと、そしてコイルの爆発が避けられないといった多くの問題がありました。このため、100テスラ以上の超強磁場とX線を組み合わせた実験を行うことは従来困難と考えられてきました。
2011年に、この問題に解決をもたらす出来事が起こりました。世界で2番目のX線自由電子レーザー^（※3）（XFEL）施設としてSACLA^（※4）が日本に建設されたのです。SACLAでは非常に短いパルス幅（100兆分の1秒）で、かつ世界最強レベルの強度を持ったパルスX線が利用できます。このX線を用いれば、1発でX線実験データが得られるため、一瞬で1回しか起こらないような現象を研究することができます。しかし、SACLAも700メートル以上の大型装置であることから、施設級の大型装置である破壊型パルス磁場発生装置と組み合わせて利用することは依然として困難でした。

電気通信大学の池田暁彦准教授らの研究グループは、理化学研究所放射光科学研究センターの久保田雄也研究員らと共同研究グループを立ち上げ、今回、世界に先駆けてポータブル110テスラ発生装置「PINK-02」^（※5）の開発に成功しました。PINK-02は、1100キログラムと自動車程度の重量に収まっており、可搬型です。

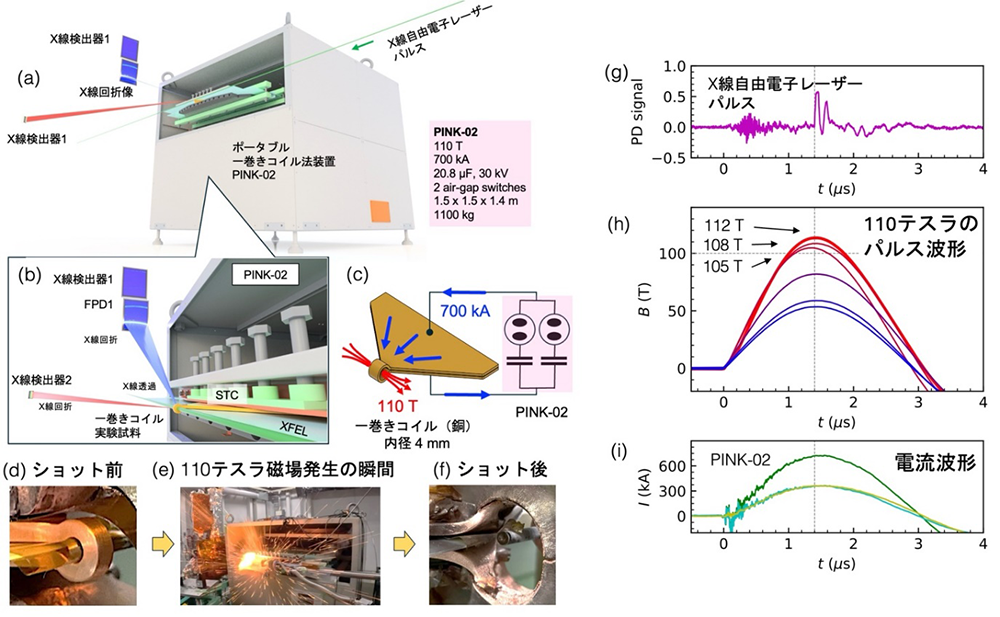

研究グループはその可搬性を活かしてPINK-02をSACLAのX線照射位置に設置し、110テスラ強磁場下でのX線実験を実施^（※6）しました（図1）。実験対象には固体酸素^（※7）を選びました。固体酸素は磁場を有しており、磁場に応答を示します。また固体酸素は結晶格子が柔らかいという特徴を持ちます。このため、強磁場下で新しい構造が現れる有力な候補物質とされてきました。

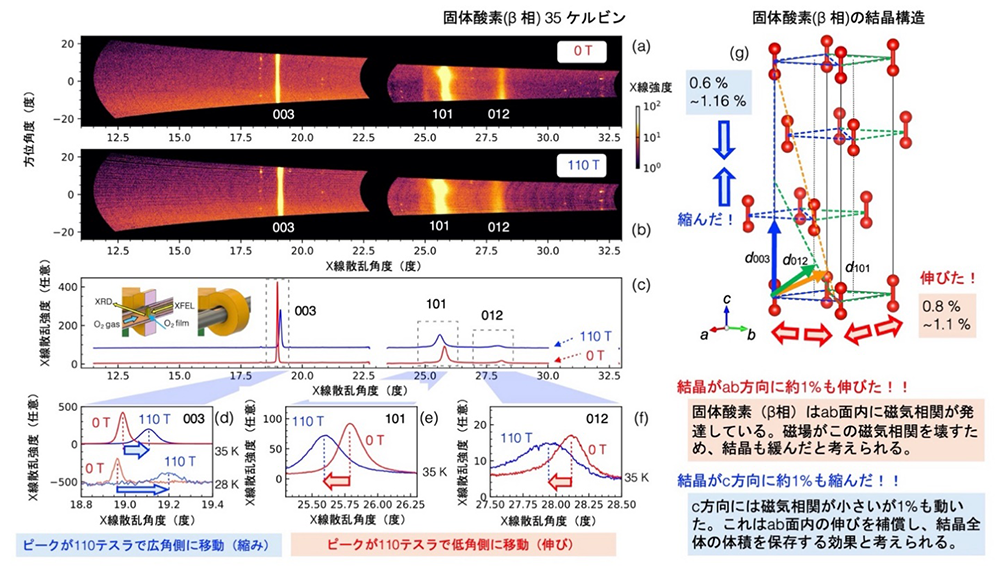

研究グループは、110テスラの破壊型パルス磁場発生とシングルショットX線実験を両立することに成功し、世界で初めて110テスラ超強磁場におけるX線回折データの取得に成功しました（図2）。実験の結果、固体酸素が110テスラ強磁場の作用を受け、その結晶構造が異方的な大きな歪み（磁歪）を示すことを観測しました。観測された異方的な磁歪は1％に達しました。これはスピン^（※8）間の相互作用が結晶の一方向には強く、別の方向には弱いという、原子スケールで異方的な磁気相互作用が存在することを示唆しています。この成果により初めて原子レベルで、磁性体においてスピンと結晶構造の異方性が強く結びついていることを実証することができました。さらに山形大の笠松准教授らの理論計算と照らし合わせることで、この解釈が支持されることがわかりました。

今回確立した研究プラットフォームを活用し、磁性体、金属非磁性体など、さまざまな結晶に対して、極限磁場下での新しい結晶構造の出現を実証していく計画です。固体酸素については、今回の110テスラを超える120テスラ付近でさらなる全く新しい結晶構造（θ相）が現れると予想されており、その構造を明らかにすることが次の目標となります。
また、X線はその発見以来、物質の構造、電子状態、磁性、ダイナミクスなど多方面の研究に用いられてきました。今後は100テスラを超える極限領域で、これら全ての研究を展開できることを目指しており、これらの研究により強い磁場が引き起こす新現象や新物質の発見につながることが期待されます。

2009年にアメリカ・スタンフォード大学で登場したXFELですが、日本では世界2番目となるSACLAが2011年から稼働しています。アメリカとヨーロッパのXFEL施設の全長がそれぞれ約2キロメートルと約4キロメートルであるのに比べて、SACLAは700メートルと小型です。それでも、SACLAは大型施設であり、強磁場と組み合わせるためには「パルス磁場装置かパルスX線レーザー装置のいずれかをポータブル化する」ことが不可欠でした。
室内世界最強1200テスラの発生が日本の東京大学物性研究所で報告されました。池田准教授が同研究所在職中に破壊型パルス磁場の開発を経験する中で、100テスラ超強磁場では、電子や原子のミクロな現象を直接観測する手段が決定的に不足していると痛感したことが、今回の研究のモチベーションとなりました。
池田准教授は電気通信大学に拠点を移し、ポータブル超強磁場発生装置の開発に注力しました。2020年に開発を始めた初号機「PINK-01」では、2022年に77テスラの発生に成功。その後継機として理化学研究所と共同開発を続けた2号機の「PINK-02」で、今回、世界で初めて110テスラのポータブル発生を実現しました。

パルス強磁場と量子ビームを組み合わせる研究は日本が発祥です。現在は世界中で取り組まれており、特に近年はアメリカとヨーロッパが先行してきました。2015年にはアメリカ・スタンフォード大学のXFEL施設LCLSにおいて40テスラでの実験が報告され、続いて2017年に共用開始されたヨーロッパのEuropean XFELでは、現在60テスラ級の装置の開発が完了しつつあります。日本でもSACLAで強磁場研究が進められ、2022年には77テスラでの実験が報告されていました。
今回、日本が世界に先駆けて110テスラでのX線実験を実現したことにより、磁場強度においては日本が大きくリードしました。本成果は、世界中の研究者を日本に引き寄せる大きな契機となり、今後の学術交流や共同研究の拡大につながることが期待されます。

池田　暁彦 （電気通信大学大学院情報理工学研究科　基盤理工学専攻　准教授）
（共同責任著者）
久保田　雄也 （理化学研究所　放射光科学研究センター　研究員）（共同責任著者）
石井　裕人 （東京大学物性研究所　助教）
周　旭光 （東京大学物性研究所　ISSPリサーチフェロー）
彭　詩悦 （東京大学大学院新領域創成科学研究科　博士課程3年（研究当時））
林　浩章 （東京大学物性研究所　特任助教）
松田　康弘 （東京大学物性研究所　教授）
野田　孝祐 （電気通信大学大学院情報理工学研究科基盤理工学専攻　博士後期課程1年）
田中　智也 （電気通信大学情報理工学域Ⅲ類　2023年卒業）
新堀　琴美 （電気通信大学情報理工学域Ⅲ類　2025年卒業）
関　健汰 （電気通信大学大学院情報理工学研究科基盤理工学専攻　博士前期課程2年）
小林　秀彰 （電気通信大学大学院情報理工学研究科基盤理工学専攻　博士前期課程1年）
Dilip　Bhoi （電気通信大学 大学院情報理工学研究科基盤理工学専攻
特任准教授（研究当時））
（現 オークリッジ国立研究所 パーマネント研究員）
厳　正輝 （東京大学物性研究所　助教）
Kamini　Gautam （理化学研究所　創発物性科学研究センター　研究員（研究当時））
赤木　暢 （東北大学金属材料研究所　助教）
河智　史朗 （兵庫県立大学理学研究科　助教）
笠松　秀輔 （山形大学理学部　准教授）
野村　肇宏 （静岡大学理学部　講師）
犬伏　雄一 （高輝度光科学研究センター　主幹研究員）
矢橋　牧名 （理化学研究所　放射光科学研究センター　グループディレクター）

科学技術振興機構(JST)創発的研究支援事業　JPMJFR222W
SACLA/SPring-8基盤開発プログラム（2021-2024年度）
日本学術振興会(JSPS)科研費　学術変革領域(A)　JP23H04859,JP23H04861, JP23H04862
日本学術振興会(JSPS)科研費　基盤研究(B)　JP23K25818
文科省卓越研究員事業　JP-MXS0320210021
