1. 背景
　圧電性をもつ結晶に電界を印加すると、結晶の外形が変形します。強誘電性をあわせもつ圧電体結晶の場合、変形するしくみは2種類に大別されます。1つは強誘電分域の変化による外在的な変形で、ピエゾメータを用いたマクロ測定により観測可能です。もう1つは結晶を構成する原子の変位による本質的な格子変形で、Ｘ線などを用いた回折実験が測定に威力を発揮すると考えられてきました。しかし、この原子の変位量は、物質固有の本質的な圧電効果を測るうえで重要であるにもかかわらず、電界を印加した状態で精密構造解析をすることが困難であったため、これまでほとんど明らかにされてきませんでした。しかし、最近になって、放射光などを用いた回折実験により、静的な電界を印加したときの格子定数の変化などが調べられるようになってきました。今日では、さらに一歩進み、電圧がオンになった瞬間から、ミクロなレベルで結晶中の原子がどのように変位するのか、結晶格子がどのように変形するのか、その時間変化するしくみを知ることが重要な課題となっていました。

2. 研究手法・成果

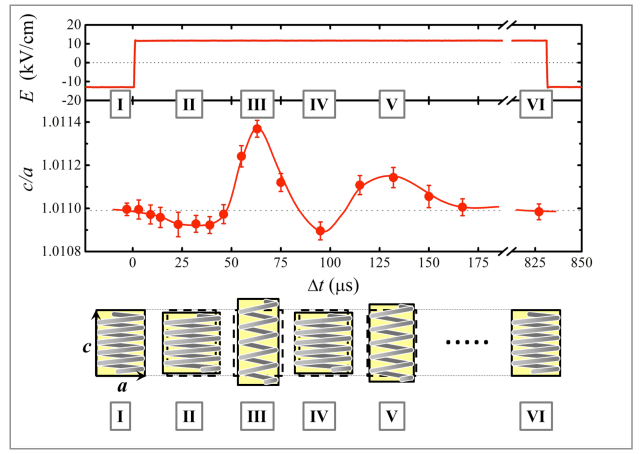

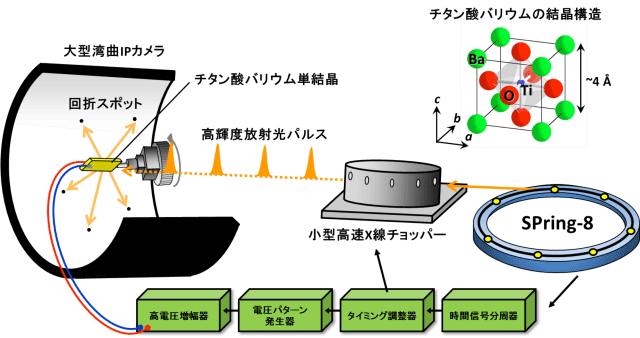

電界誘起の格子の変形は極めて小さく、その変化率は0.1 pm/V程度と考えられます。このような微小変化を明らかにするためには、高輝度で平行なビームである放射光を用いて、電界を印加したときの回折スポットの位置の変化を精密に測定することが必要です。圧電体結晶の圧電固有振動数は、物質の種類はもちろん、試料の形や大きさによって変化します。本研究では、正方晶チタン酸バリウムBaTiO₃単結晶に注目しました。これを一辺が数mmで厚み0.1 mm程度の板状に加工すると、固有振動数はMHzオーダーになります。そこで、SPring-8において開発した小型高速Ｘ線チョッパーを利用してマイクロ秒オーダーで放射光を切り出し、電界印加と放射光照射のそれぞれのタイミングを高度に同期させることにより、電界印加に対して特定のタイミングのみ放射光が照射されるようなシステムを構築しました。この時間分解システムとBL02B1に備えられている大型湾曲IPカメラとを組み合わせて、動的放射光Ｘ線回折像収集システムを構築しました。これらのシステムの概略図を図1に示します。外部電界は、BaTiO₃単結晶のc軸方向に印加されました。電界の波形は周波数600 Hzで交番する矩形波としました。放射光のエネルギーは、試料の内部まで放射光が十分透過するように、35 keV（波長~ 0.35 Å）という高エネルギーのものを用いました。放射光のパルスは、電界の向きがマイナスからプラスに変わった瞬間からΔt秒後にだけ結晶に照射されます。その瞬間の回折スポット約600個をIPカメラで撮影し、ある時刻Δtでの格子定数aとcを決定します。Δtを変えながら同様にaとcを決定し、格子定数aとcとの比c/aのΔtに対する変化を調べたものを図2に示します。c/aは、Δt = 0のときc/a = 1.01100(3)で、Δt ~ 60 µs付近で最大値c/a = 1.01137(4)をとり、その差はわずか0.00037です。このような微小変化を調べることができたのは、単結晶回折によって多くの回折スポットの位置を精度良く観測したからです。c/aは減衰しながら振動しています。このように、電界印加によって引き伸ばされた結晶格子が、あたかもバネが減衰振動するように変化していく様子が世界で初めて観測されました。特に、結晶が大きく伸びる直前の分極反転が起こっている最中に、結晶格子が一度縮むという興味深い現象も観測できました。

3. 波及効果
　これまで、このような時分割構造計測は、薄膜やセラミックス試料を用いたものが主流で、試料中の基板や粒界の影響を含む現象を観測していました。今回、単結晶試料を用いたマイクロ秒レベルでの時分割回折実験の手法を確立したことによって、基板等の影響を受けない圧電体本来の性質を測定できるようになりました。一方、現在、SPring-8を利用した時間分解測定技術は既にピコ秒オーダーにまで達しています。今後、このような時間スケールで結晶の中を動きだす瞬間の原子の挙動がわかるようになると、高速応答する新しい材料創成などにも活用できると考えられます。また、対象は圧電体材料に限らないため、蓄電デバイス等、様々な電子デバイスが実際に動作しているその瞬間の結晶構造を原子レベルで透視して観測することが可能となり、物質機能と結晶構造を一対一に対応させた材料開発にも大いに貢献できると期待されます。

《参考資料》

《補足説明》
＊1　圧電体
ある物質に圧力を加えると、原子変位に伴い、物質内に分極が生じるために、物質の表面に電位差が現れる現象や、逆に電界を加えると物質自体が変形する現象を圧電効果と呼び、これらの現象を示す物質を圧電体と呼びます。

＊2　大型放射光施設SPring-8
兵庫県の播磨科学公園都市にある世界最高の放射光を生み出す理化学研究所の施設で、その運転管理と利用者支援等は高輝度光科学研究センター(JASRI)が行っています。SPring-8の名前はSuper Photon ring-8GeV（ギガ電子ボルト）に由来しています。放射光とは、電子を光とほぼ等しい速度まで加速し、電磁石によって進行方向を曲げた時に発生する、細く強力な電磁波のことです。

SPring-8には、単結晶構造解析用ビームラインBL02B1があり、重点研究課題の中で、高エネルギー・高輝度単結晶回折実験の技術向上と物質科学への応用を推進しています。また、SPring-8では、高速時間分解計測技術の実現に努めており、これまでにDVD記録媒体への高速記録実現のキーポイントとなる構成原子の高速再配列のしくみなどを解明してきました。
