ポイント
• 混合粉末の加熱によるYBa₂Cu_3yO_6+xの固相合成反応過程をX線回折と電子顕微鏡で直接観測。
• 出発原料の様々な組合せの反応エネルギーを計算することで，反応過程の駆動力を理解。
• 機能性セラミックス合成の論理的な設計指針。

【背景】
　多くのセラミックス材料は，複数の固体粉末を500 ℃以上の高温で加熱する固相合成により作られています。未知のセラミックス材料を作る場合，その反応の予測は，ギブスが提案した熱力学に基づく平衡状態図を用いて設計することが一般的です。今日では，計算科学による平衡状態図構築や，熱力学安定相・準安定相の網羅的な探索も可能になってきています。
　しかし，これらの平衡状態図や熱力学的安定性の調査は，目的とした材料合成が可能であることを保証し，合成条件を提示するものではありません。実際の固相合成は試行錯誤で探索的に行われており，合成の過程はほとんど調査されていません。その結果，固相合成に基づく新規材料の創出は，時間がかかり，不確実性があります。さらに，構成元素が多くなるほど出発原料選択などの合成条件の自由度が高くなり，合成条件の最適化はより困難になります。そのため，固相合成における反応経路の論理的な理解が強く望まれています。

【研究手法】
　3種類以上の前駆体粉末の混合物を数百度に加熱することで進行する固相合成反応過程で相変化を，放射光X線回折，電子顕微鏡と計算科学を用いて調査しました。

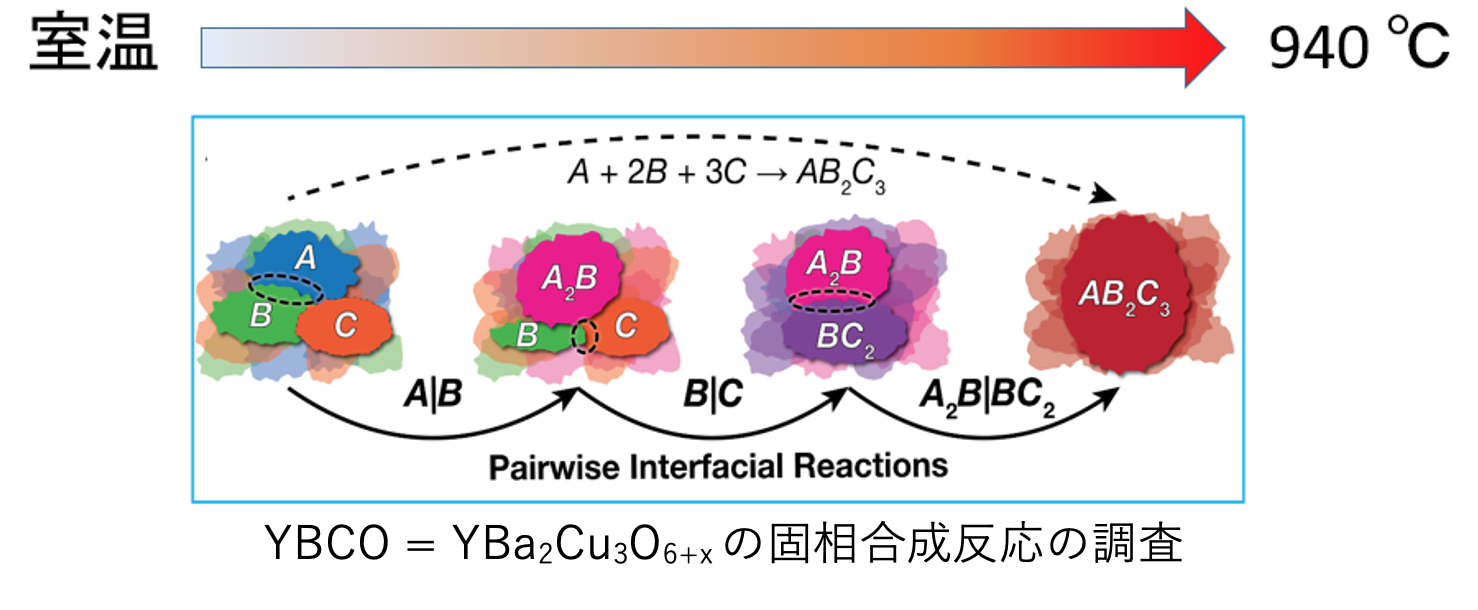

　例えば，A，B，Cという3種類の粉末を加熱した際に反応が進行し得る2種類の粉末の組み合わせは，AとB，AとC，BとCという3種類です。どの組み合わせから反応が進行し，どのような中間生成物が形成するかを理解することは，反応を理解し予測するうえで欠かすことができません。
　そこで本研究では，2種類の粉末の組み合わせで起こる反応が逐次的に進行する高温での固相反応過程を実験的に可視化し，第一原理計算を用いて出発原料の様々な組合せの反応エネルギーを計算することで，反応の駆動力を理解しました。

【研究成果】
　本研究では固相合成を理解するモデルとして，1987年に発見された高温超伝導体YBa₂Cu_3yO_6+x（通称 YBCO(ワイビーシーオー) ）を選択しました。YBa₂Cu_3yO_6+xは，酸化イットリウム(Y₂O₃)，炭酸バリウム(BaCO₃), 酸化銅(CuO)の粉末混合物を800-1000度に加熱することで合成されます。炭酸バリウムを用いた合成反応では，YBCOの合成に十時間以上の長時間の加熱が必要です。第一原理計算は炭酸バリウムと他の化合物の反応エネルギーは小さいことを示し，放射光X線回折でも短時間では反応が進行しないことが確かめられました。

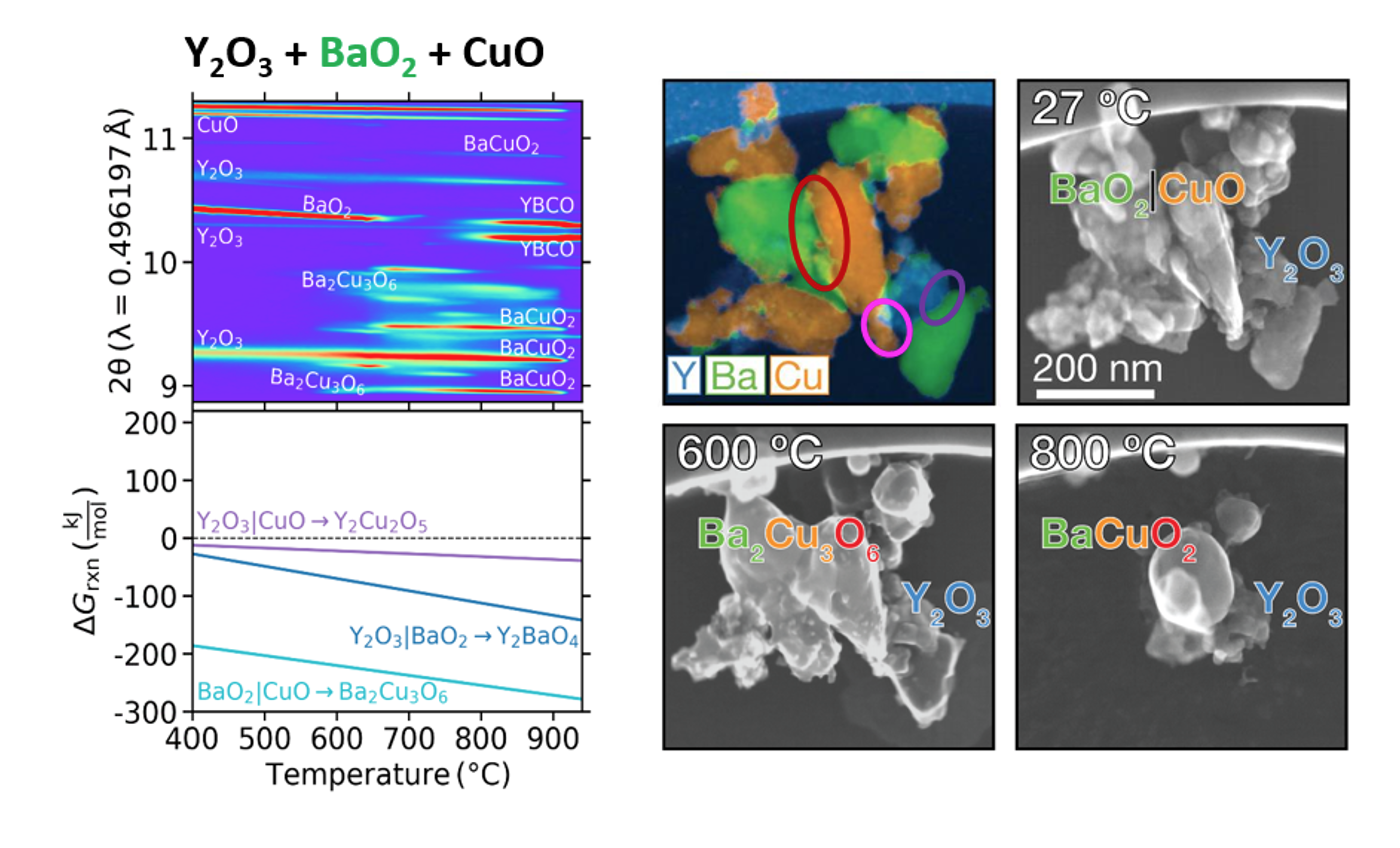

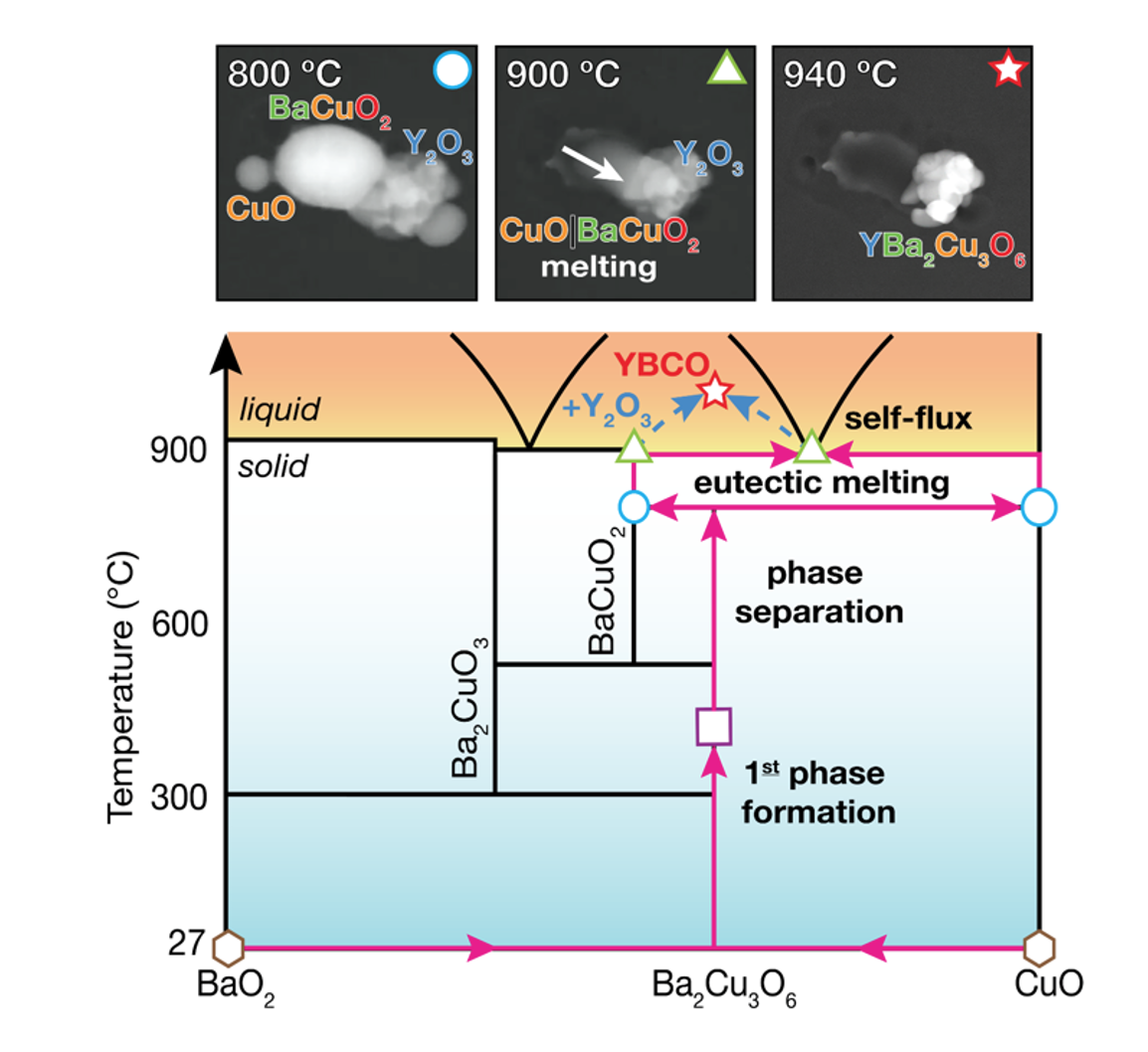

　一方，炭酸バリウム(BaCO₃)の代わりに過酸化バリウム(BaO₂)に置き換えると，30分以内にYBCOが生成します。過酸化バリウムを用いた反応における最初の反応は，熱力学的駆動力が最も大きい粉末の組み合わせから反応が進行します。実際に，過酸化バリウムと酸化銅の組み合わせで反応が進行することが，その場X線回折と電子顕微鏡観察で明らかになりました（図1）。高温でのYBCOが生成する反応では反応エネルギーが小さく，物質拡散が重要になります。バリウム，銅と酸素と構成される中間生成物が溶融して酸化イットリウムと反応することで，YBCOが短時間で生成することが明らかになりました（図2）。
　このように複雑なセラミックスを合成する反応を，2相間の逐次的な反応に分けて考えることで，固相反応全体を理解することができます。

【今後への期待】
　様々な機能性材料やエネルギー材料として欠かすことのできないセラミックス材料は複雑な組成を持つものが多く，その固相合成のほとんどは試行錯誤によって行われてきました。組成が増えるにつれ出発試料の組み合わせや割合は指数関数的に増加するため，固相合成条件を調査することは材料開発におけるボトルネックです。
　本研究では，複雑な組成のセラミックス材料の合成過程においても二相間での反応が逐次的に進むと考えることで，固相合成反応の中間生成物や駆動力を理解できることがわかりました。反応エネルギーが大きい，適切な出発試料を選択することで，中間生成物を速度論的に有利な反応に誘導することが可能になります。合成反応全体を論理的に設計することで，複雑な組成をもつ様々な機能性材料のより効率的な開発が期待できます。

【謝辞】
　本研究は科研費（JP16K21724, JP19H04682, JP20KK0124），文部科学省 先端研究基盤共用促進事業 (新たな共用システム導入支援プログラム)，北海道大学大学院工学研究院マテリアル分析・構造解析共用ユニット (MASAOU)の支援を受けて実施されました。
