シンクロトロン光でサガンスギの強さの要因を解明しました（プレスリリース）
- 公開日
- 2023年08月08日
- BL19B2（X線回折・散乱 II）
2023年8月8日
公益財団法人佐賀県産業振興機構
九州シンクロトロン光研究センター
【実験結果の概要】
○令和4年度：小角X線散乱測定
・サガンスギは、従来品種のスギよりも放射壁のミクロフィブリル傾斜角が小さい。⇒ 木材強度が高いことが裏付けられた。
○令和5年度：DNAによる親子解析と小角X線散乱測定
・親子間のミクロフィブリル傾斜角の類似性を比較した結果、親から子へ遺伝する形質であることが判明。⇒ 木材強度が遺伝することがミクロフィブリル傾斜角（細胞壁の構造）の観点から裏付けられた。
佐賀県林業試験場と公益財団法人佐賀県産業振興機構九州シンクロトロン光研究センターでは、令和4年度から共同研究を行い、サガンスギの木材強度が高い要因の解明に取り組んできました。 |
〇小角Ｘ線散乱実験の様子
図１ SPring-8のビームラインBL19B2の実験ハッチ内の様子
〇サガンスギと従来スギとの比較結果

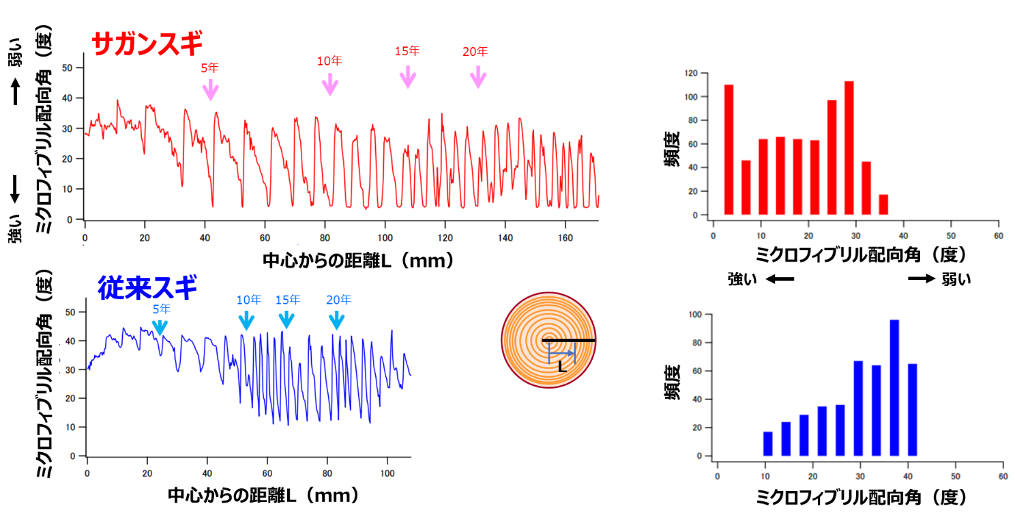

図２ サガンスギと従来スギのミクロフィブリル配向角の比較
※1
今回のシンクロトロン光（放射光）実験は、九州シンクロトロン光研究センター研究員により、兵庫県にある世界最高性能の放射光施設であるSPring-8のビームライン BL19B2を利用しました。このBL19B2は、当センターのビームラインよりも測定範囲が広く、効率的に測定可能な機器が整備されているため、実験に活用しました。
※2
既存の研究から、木材の細胞壁を構成するミクロフィブリル（セルロース繊維）の傾斜角度が小さいほど、曲げヤング係数（木材の強さを示す指標の一つ）が大きい（木材強度が高い）ことが知られています。
問合せ先 |
pref.saga.lg.jp- 現在の記事
- シンクロトロン光でサガンスギの強さの要因を解明しました（プレスリリース）
