BL02B2 大型デバイシェラーカメラ
Inquiry number
INS-0000000410
BL02B2の実験ハッチには、大型デバイシェラーカメラが設置されており、検出器として二次元検出器のイメージングプレート（IP）を採用しています[1, 2]（図1、表1）。IPのデータは、実験ハッチ外にあるオフラインのIPリーダにより読み取ります。また、IPの手前に10 mmのスリットが入ったマスクがあり、1枚の IP上に最大15セットのデータが測定出来るようになっています（図2）。
試料の温度は、30 Kから1,100 Kまでの広い範囲で変える事が可能です。低温・高温窒素吹付装置は常設されており、試料温度を90 K ～ 1,073 Kまで連続的に制御することが可能です（図3）。なお、低温・高温窒素吹付装置のステージは電動化されており、低温・高温の切り替え時の装置の取り付け・取り外し作業は不要です。これらの温度制御システムは、LabVIEWにより作成した測定プログラムと組み合わせることにより、自動測定による温度変化の実験が可能です。また、90 K以下に冷却する場合は、Heガス吹付装置を用いて試料を冷却し測定します（図3）。
大型デバイシェラーカメラと第三世代の高エネルギー放射光を最大限に利用することによって、鉛のような重元素を含む化合物においても、高い統計精度と高角度分解能の粉末回折データが数十秒から数十分程度で測定できるようになっています（図4[3]）。以上から、本ビームラインは、格子定数の測定から極限条件下での電子密度分布決定まで、非常に幅広い分野の構造研究を網羅できるようになっています。
- 表1. 回折計の仕様
- Nuclear Instruments and Methods in Physics Research A, 467-468 (2001) 1045.
- Advance in X-ray Analysis, 45 (2002) 377.
- Physical Review Letters, 87 (2001) 217601.
| 大型デバイシェラーカメラ | ||
| IP検出器 | サイズ： 400（縦）× 200 (横) mm ピクセルサイズ：25μm ~ 100μm |
|
| カメラ半径 | 286.48 mm | |
| 測定範囲 | 2θ = 1 ～ 75°, 0.005~0.02°/step | |
| コリメータサイズ | 0.1（縦） × 0.1（横） mm2 ∼ 0.7（縦） × 3.0（横） mm2 | |
図1. 実験ハッチに設置されているデバイシェラー型粉末回折計
図2. 複数の回折データを1枚のIP上に記録するシステム

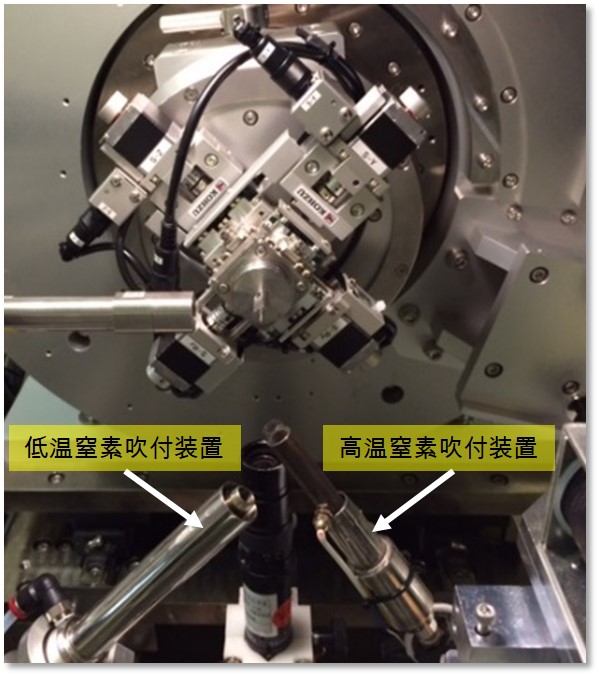

図3. 温度変化用の各種吹付装置

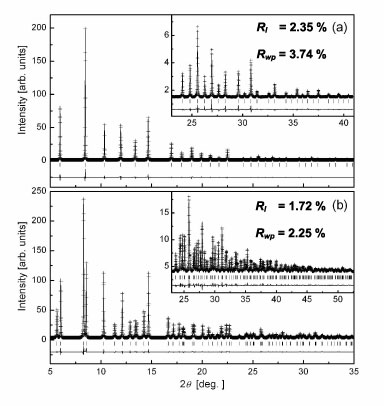

図4. PbTiO3における(a) 800 K （立方晶相）と(b) 300 K （正方晶相）のリートベルト解析の結果[3]。
