ビームラインの概要

  BL04B2は37 keV以上の高エネルギーX線を用いた回折、散乱実験を行う目的で建設された。非晶質物質用二軸回折計、二次元フラットパネル検出器(クライオスタット(20 K~室温)、高温電気炉(~1,300 K)、無容器式ガス浮遊炉(1,200~3,200 K)がタンデムに配置されている。

研究分野

  • ガラス、液体、アモルファス物質の構造解析
  • 61, 113 keVの高エネルギーX線を用いたX線回折

キーワード

  • 研究関連
    高エネルギーX線回折、非晶質物質
  • 装置
    二軸回折計、フラットパネル検出器

光源と光学系

  光源は偏向電磁石で水平方向の発散は0.73 mradに制限されている。本ビームラインでは、高エネルギー領域でエネルギー分解能よりも強度重視の集光光学系を実現するため、水平1枚振りの湾曲分光結晶を採用した。結晶のブラッグ角は3 °に固定されいるため、結晶面を変更することによりエネルギーを変更することができる。現在では、Si 111(37.8 keV, 113.4 keV)およびSi 220(61.4 keV)が利用できる。光源から46 m下流に設置された結晶の曲率半径は320 mから430 mまで変更できることから、集光点は実験ハッチ内の分光結晶から10-15 mの間で調整ができる。

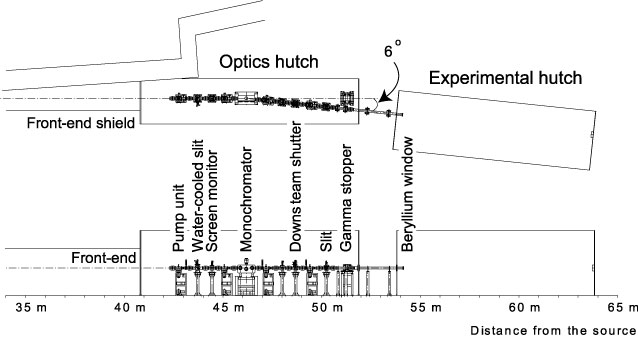

ビームラインの模式図

  • 試料位置でのX線
    エネルギー Si (111) : 37.8, 113.4 keV
    Si (220) : 61.4 keV
    エネルギー分解能 Δ E/E = 10-3 (モノクロメータから15 m下流位置でのデータ、モノクロ上流でのビームサイズ : 0.2 (縦) × 4 (横) mm2)
    フォトンフラックス 37.8 keV 非集光時 : 2.2 × 1010 (photons/sec/1 × 1 mm2 @100 mA), 集光時 : 7.1 ×1011
    61.7 keV 非集光時 : 3.4 × 109, 集光時 : 9.2 × 1010
    集光点でのビームサイズ 37.8 keV : 0.220 mm, 61.7 keV: 0.375 mm (モノクロ上流でのビームサイズ : 0.2 (H) × 4 (W) mm2)
  • 参考文献
    M. Isshiki, Y. Ohishi, S. Goto, K. Takeshita and T. Ishikawa Nuclear Inst. and Methods in Physics Research, A:(2001) 467-8, 663-666

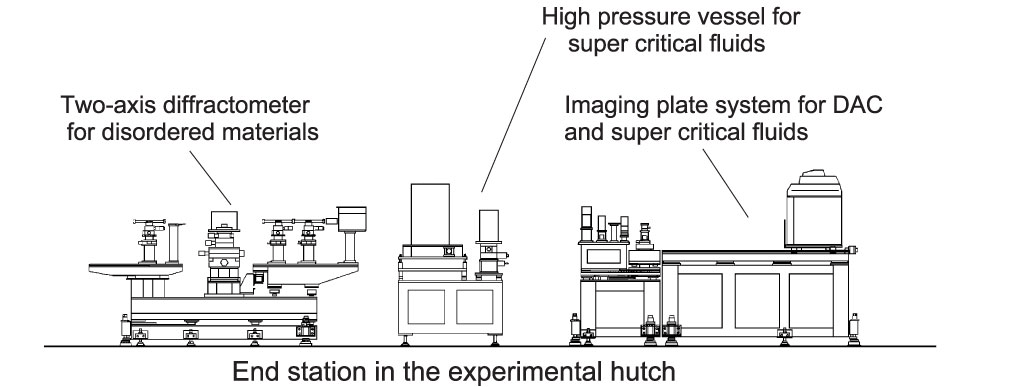

実験ステーション

文献検索

BL04B2 PUBLICATION SEARCH



連絡先

(注)e-mailアドレスは@マーク以下を省略していますので、アカウントの後に@spring8.or.jpを付けてください。

山田 大貴
(公財)高輝度光科学研究センター(JASRI)
〒679-5198 兵庫県佐用郡佐用町光都1丁目1-1
Phone : 0791-58-2750
FAX : 0791-58-0830
e-mail : h_yamada

下野 聖矢
(公財)高輝度光科学研究センター(JASRI)
〒679-5198 兵庫県佐用郡佐用町光都1丁目1-1
Phone : 0791-58-2750
FAX : 0791-58-0830
e-mail : s_shimono

Jo-chi Tseng
(公財)高輝度光科学研究センター(JASRI)
〒679-5198 兵庫県佐用郡佐用町光都1丁目1-1
Phone : 0791-58-2750
FAX : 0791-58-0830
e-mail : jochi.tseng
