銅に析出したfcc鉄ナノ粒子のフォノン状態密度の測定
Inquiry number
SOL-0000001310
Beamline
BL09XU (HAXPES I)
Scientific keywords
| A. Sample category | inorganic material |
|---|---|
| B. Sample category (detail) | metal, alloy, crystal |
| C. Technique | inelastic scattering, nuclear excitation, Mössbauer effect |
| D. Technique (detail) | X-ray Raman spectroscopy, nuclear excitation, nuclear resonance |
| E. Particular condition | interface, time-resolved (ns) |
| F. Photon energy | X-ray (4-40 keV) |
| G. Target information | local structure, dislocation, strain, phonon |
Industrial keywords
| level 1---Application area | mechanics, industrial material, others |
|---|---|
| level 2---Target | catalysis |
| level 3---Target (detail) | magnetic layer |
| level 4---Obtainable information | density, interatomic distance |
| level 5---Technique | scattering |
Classification
A80.20 metal ・material, A80.30 inorganic material
Body text
核共鳴非弾性散乱はある特定の元素のフォノン状態密度を調べることのできるユニークな手法です。この手法を用いることで、メスバウアー元素を含む固体、液体、非晶質等の局所振動状態を測定することができます。核共鳴散乱がメスバウアー元素だけにより生じることから、ナノメートルサイズの金属が析出した試料中でも、析出粒子の振動状態だけをとりだして解析することが可能です。図に示すのは、Cu中に異なる粒子サイズで析出したfcc-Feについて測定したフォノン状態密度です。この結果から、ホスト元素であるCuの影響が30 nm程度にまでおよんでいることがわかりました。

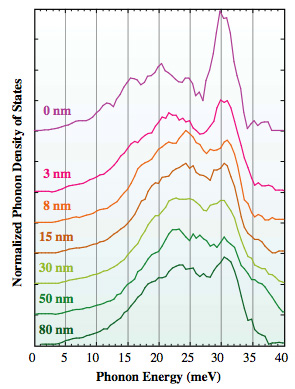

図 Cu中に異なる粒子サイズで析出したfcc-Feについて測定したフォノン状態密度
Source of the figure
Bulletin from SPring-8
Bulletin title
Reaearch Frontiers 2001B/2002A
Page
43
Technique
Source of the figure
No figure
Required time for experimental setup
hour(s)
Instruments
References
| Document name |
|---|
| Phys. Rev. B66 (2002) 214304 |
Related experimental techniques
Questionnaire
The measurement was possible only in SPring-8. Impossible or very difficult in other facilities.
This solution is an application of a main instrument of the beamline.
Similar experiments account for more than 30% of the beamline's subject.
Ease of measurement
Middle
Ease of analysis
With a great skill
How many shifts were needed for taking whole data in the figure?
Four-nine shifts
