Observation of phase separation in polymer blends by X-ray phase tomography
問い合わせ番号
SOL-0000001018
ビームライン
BL20XU（医学・イメージングII）
学術利用キーワード
| A. 試料 | 有機材料 |
|---|---|
| B. 試料詳細 | 高分子有機材料 |
| C. 手法 | |
| D. 手法の詳細 | 干渉, 位相計測 |
| E. 付加的測定条件 | 三次元画像計測（ＣＴ等） |
| F. エネルギー領域 | Ｘ線（4～40 keV) |
| G. 目的・欲しい情報 | 電荷密度, 形態・巨視的構造 |
産業利用キーワード
| 階層1 | 化学製品, 工業材料, その他 |
|---|---|
| 階層2 | |
| 階層3 | |
| 階層4 | 密度, 高次構造, 内部構造, 形態 |
| 階層5 | イメージング |
分類
A80.32 有機材料, M60.20 Ｘ線ＣＴ
利用事例本文
X-ray phase tomography is an extremely high-sensitive three-dimensional imaging method that enables the observation of weakly absorbing objects. By using this technique, soft materials, which are hardly imaged by conventional absorption methods, can be investigated. Its principle is based on the fact that about a thousand times higher sensitivity is attained by measuring the X-ray phase shift caused by an object.
Figure shows an observation result of a blend of polystyrene (PS) and poly(methyl methacrylate) (PMMA). While conventional X-ray CT cannot differentiate PS from PMMA, a bicontinuous structure was thus revealed clearly. In general, a contrast can be generated by a density variation larger than a few mg/cm3 with this method.

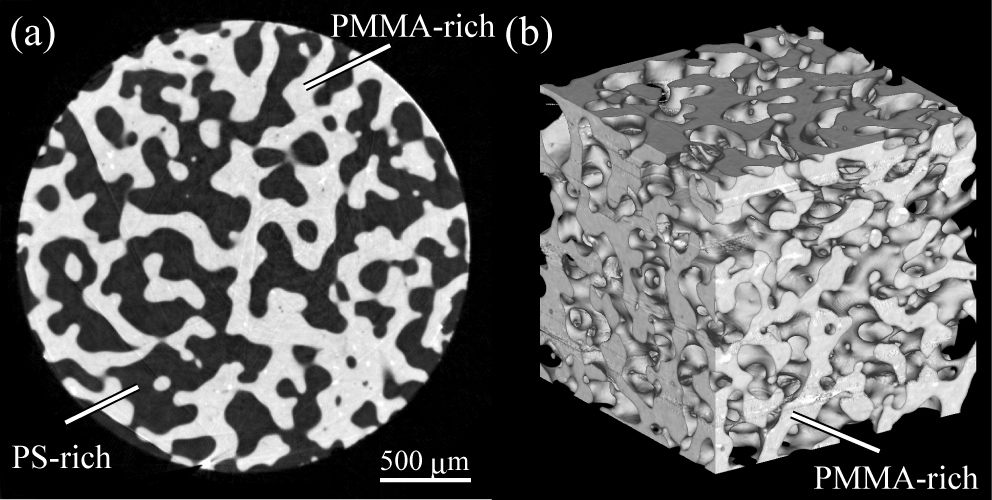

Figure: X-ray phase tomograpm of a PS/PMMA blend.
[ A. Momose, A. Fujii, H. Kadowaki and H. Jinnai, Macromolecules 38, 7197-7200 (2004), Fig. 3,
©2004 American Chemical Society ]
画像ファイルの出典
原著論文/解説記事
誌名
Macromolecules 38, 7197 (2005)
図番号
測定手法
X-ray phase tomography system used a crystal X-ray interferometer. A tomographic scan is performed by rotating a sample about 3 mm in diameter in a sample cell filled with liquid.

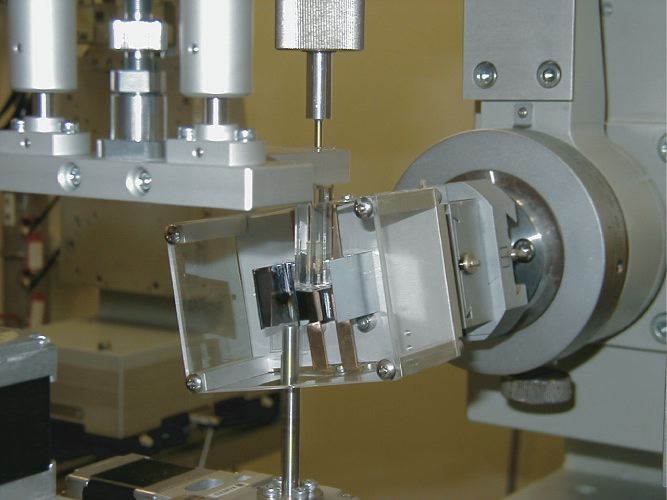

Figure: Setup of X-ray phase tomography.
An X-ray interferometer is set in the center of the picture, and a sample is inserted from above.
画像ファイルの出典
私信等、その他
詳細
Atsushi Momose, Associate Professor, The University of Tokyo
測定準備に必要なおおよその時間
4 時間
測定装置
| 装置名 | 目的 | 性能 |
|---|---|---|
| X-ray phase tomography system | high-sensitive 3D observation of biological soft tissues | 10-micron resolution, 1 mg/cm3 sensitivity |
参考文献
| 文献名 |
|---|
| A. Momose et al., Macromolecules 38, 7197 (2005). |
関連する手法
アンケート
本ビームラインの主力装置を使っている
ユーザー持ち込み装置を使った
測定の難易度
熟練が必要
データ解析の難易度
中程度
図に示した全てのデータを取るのにかかったシフト数
1シフト以下
