3D-蛍光X線イメージング法の開発
Inquiry number
SOL-0000001584
Beamline
BL37XU (Trace Element Analysis)
Scientific keywords
| A. Sample category | research on method, instrumentation |
|---|---|
| B. Sample category (detail) | solid-state crystal |
| C. Technique | fluorescent X-rays |
| D. Technique (detail) | fluorescent X-ray holography |
| E. Particular condition | 3D imaging (cf. CT) |
| F. Photon energy | X-ray (4-40 keV) |
| G. Target information | morphology |
Industrial keywords
| level 1---Application area | |
|---|---|
| level 2---Target | |
| level 3---Target (detail) | |
| level 4---Obtainable information | element distribution |
| level 5---Technique |
Classification
M60.20 X-ray CT
Body text
本事例は，試料からの蛍光X線を結像することによって，蛍光X線としての3次元画像を構築することを目的としています。図に示したのは，南極隕石の鉄の3次元像です。100ミクロン以下の微小隕石を1.5ミクロン程度の空間分解能で3次元の可視化が行えることがわかりました。

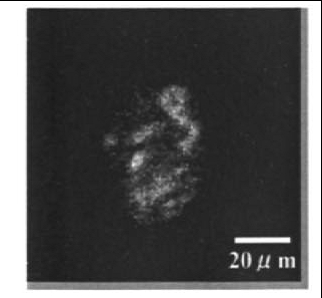

図 南極微小隕石の鉄の3次元像
Source of the figure
Bulletin from SPring-8
Bulletin title
User Exp. Rep. 04A
Page
175
Technique
測定手法は図に示すとおりです。蛍光X線はフレネルゾーンプレートにより結像され，CCD上に2次元で記録されます。CCDをフォトンカウンティング条件にしておけば，微量元素の3次元像の取得も将来的に可能になることが期待されます。

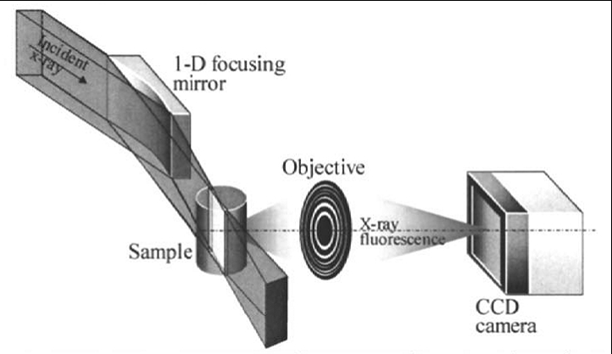

図 3次元蛍光X線像取得の実験配置
Source of the figure
Bulletin from SPring-8
Bulletin title
User Exp. Rep. 04A
Page
175
Required time for experimental setup
10 hour(s)
Instruments
References
Related experimental techniques
Questionnaire
The measurement was possible only in SPring-8. Impossible or very difficult in other facilities.
With user's own instruments.
Ease of measurement
With a great skill
Ease of analysis
With a great skill
How many shifts were needed for taking whole data in the figure?
More than ten shifts
