BL44XU 概要

Inquiry number

INS-0000001497

ビームラインの概要

本ビームラインは蛋白質複合体、蛋白質・核酸複合体、ウイルスなどのような生体超分子複合体の高精度のX線回折データを測定するためにデザインされたビームラインです。

研究分野

  • 生体超分子複合体の結晶構造解析(例:膜蛋白複合体、蛋白質複合体、蛋白質・核酸複合体、ウイルス)

キーワード

  • 分野
    生体超分子複合体、蛋白質結晶構造解析、構造生物学
  • 装置
    ピクセル検出器EIGER X 16M、高精度ゴニオメータ、クライオストリーム冷却装置、サンプルチェンジャー

光源と光学系

主な光学系として、液体窒素冷却装置付二結晶分光器と水平方向焦点ミラーを使用している。

挿入光源 真空封止型アンジュレータ
アンジュレータ周期長: λu 32 mm
周期数: Nperiod 140
調整範囲 9 ∼ 16 keV

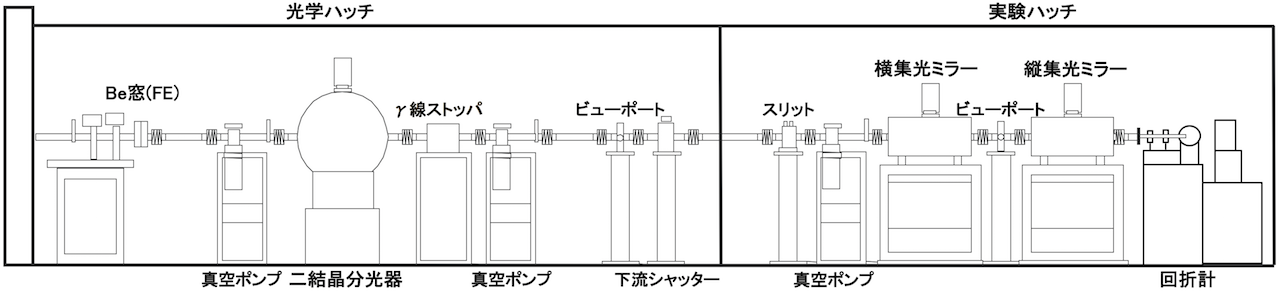

ビームラインの概略図

ビームラインの概略図

  • 試料位置でのX線
    波長範囲 0.7 ~ 1.9 Å
    エネルギー分解能 ΔE/E < 2 × 10-4
    フォトンフラックス ~1012 photons/s (50 × 50µm2)
    ビームサイズ Φ70µm, Φ50µm, Φ30µm, Φ20µm, Φ10µm

実験ステーション

二つの独立した一回転軸(水平と鉛直)をもつゴニオメータが使用できる。

  • ゴニオメータ
    結晶の回転軸(φ) -720 ~ 720゜
    結晶周りのその他の軸 µ(ω)(0~15°)
    回転偏差 < ± 0.5 µm
    回転軸速度 1秒/180 ゜
    コリメーション 4象限スリットまたはピンホール
    試料観察用望遠鏡 CCDカメラ(ズーム可)
  • クライオストリーム冷却装置
    温度範囲 90 ∼ 300 K (N2 gas)35 ∼ 300 K (He gas)
    ノズル内径 7mmφ
  • ディテクター

    Dectris社製 EIGER X 16Mが使用可能である。

    BL44XU Detector
    • DIP6040
      • イメージングプレート

        イメージングプレート数 6
        大きさ 400 mmφ
        駆動装置 pulse motor control
        読み取り方式 Spiral
        ADC 16 bit
        ピクセルサイズ 100µm × 100µm
        ダイナミックレンジ >106
        感度 < 1.0 photon/pixel
        一部読み出し 可能(< 400 mmφ)
        読み出し時間 400 mmφ : 120 frame/hr.

      • CCD (Smart-6500)

        有効面積 165 mmφ
        CCDの数 1
        Demagnification of fiberoptic tapers 2.75 : 1
        変換効率(12 keV) 18 e-/x-ray photons
        ピクセル数 2048 × 2048
        ピクセルサイズ(平均) 80 µm
        ADC 16 bit
        データ転送時間 10 sec.

  • 主なデータ解析および構造決定ソフト
    • XDS
    • MOSFLM
    • autoPROC
    • CCP4

文献検索

BL44XU PUBLICATION SEARCH



連絡先

(注)e-mailアドレスは@マーク以下を省略していますので、アカウントの後に@protein.osaka-u.ac.jpを付けてください。

中川 敦史
大阪大学蛋白質研究所蛋白質解析先端研究センター
 住所:〒565-0871 大阪府吹田市山田丘3-2
 Phone : 06-6879-4313
 FAX : 06-6879-4313
e-mail : atsushi

山下 栄樹
大阪大学蛋白質研究所蛋白質解析先端研究センター
 住所:〒565-0871 大阪府吹田市山田丘3-2
 Phone : 06-6879-8635
 FAX : 06-6879-4313
SPring-8 蓄積リング棟D29
 Phone: 0791-58-1814
 Fax : 0791-58-1814
e-mail:eiki
