Tomography with microscope image
問い合わせ番号
SOL-0000001108
ビームライン
BL47XU（マイクロCT）
学術利用キーワード
| A. 試料 | 無機材料, 有機材料, 生物・医学, 計測法、装置に関する研究 |
|---|---|
| B. 試料詳細 | 金属・合金 |
| C. 手法 | 吸収、及びその二次過程 |
| D. 手法の詳細 | |
| E. 付加的測定条件 | 三次元画像計測（ＣＴ等） |
| F. エネルギー領域 | Ｘ線（4～40 keV) |
| G. 目的・欲しい情報 | 形態・巨視的構造, 元素分析（組成） |
産業利用キーワード
| 階層1 | 機械, 金属 |
|---|---|
| 階層2 | |
| 階層3 | |
| 階層4 | 内部構造 |
| 階層5 | イメージング |
分類
M60.20 Ｘ線ＣＴ
利用事例本文

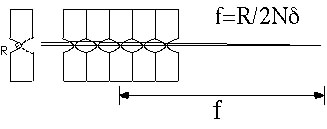

High resolution computer tomography measurement was realized using X-ray imaging microscope with a micro-capillary refractive lens. The figures show the experimental setup, a cross-section of Pb-Sn eutectic alloy.
[ H. Yasuda, I. Ohnaka, A. Tsuchiyama, T. Nakano and K. Uesugi, Journal of the Japanese Society for Synchrotron Radiation Research 16, 85-90 (2003), Fig. 2(a),
©2003 The Japanese Society for Synchrotron Radiation Research ]
画像ファイルの出典
BL評価プレゼン資料
測定手法
This measurement was made possible by the availability of the clean beam from the undulator beamline BL47XU utilizing the perfect silicon crystals as the monochromator crystals.
画像ファイルの出典
図なし
測定準備に必要なおおよその時間
24 時間
測定装置
| 装置名 | 目的 | 性能 |
|---|---|---|
| Kouzu Diffractometer | Aligning sample, refractive lens | |
| Air Bearing stage | Rotating sample |
参考文献
関連する手法
アンケート
SPring-8だからできた測定。他の施設では不可能もしくは難しい
本ビームラインの主力装置を使っている
測定の難易度
中程度
データ解析の難易度
中程度
図に示した全てのデータを取るのにかかったシフト数
4～9シフト
