| 電子エネルギー |
< 8 GeV |
| 周長 |
1435.95m |
| 蓄積電流 |
100 mA |
| 臨界光子エネルギー／臨界波長 |
28.9 keV／0.429Å |
| 自然エミッタンス |
|
|
|
| 水平／垂直 |
| 316μm／4.9μm |
| 333μm／6.8μm |
| 94μm／11.6μm |
| 100μm／12.2μm |
|
|
|
|
|
| 水平／垂直 |
| 8.8μrad／1.0μrad |
| 8.3μrad／0.7μrad |
| 58μrad／0.5μrad |
| 68μrad／0.5μrad |
|
|
|
| エミッタンス結合比 (κ) |
0.2 % |
| バンチ長 (σ) |
13 ps（ゼロ電流極限） |
| バンチ純度 |
5x10-10 以下 |
| 軌道の安定性 |
| fast (0.1 ~ 200Hz) |
slow (< 0.1Hz)
|
|
|
| 水平／垂直 |
| ~4μm (rms) ／~1μm (rms) |
1~2μm (rms)/week ／ 2~3μm (rms)/week
|
|
|
| ビーム寿命 |
| (a) 多バンチ運転 |
| (b) シングルバンチ |
|
|
|
|
| |
| 10-8 Pa ~ 10-6 Pa |
| 10-9 Pa ~ 10-8 Pa |
|
|
|

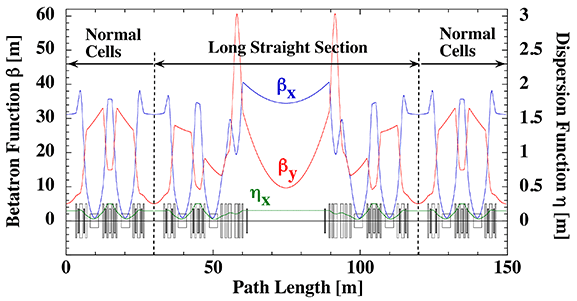

基本電磁石配列におけるベータトロン関数と分散関数の変化
|
|
|
|
| 基本磁場配列 |
Double-Bend Achromat
HHLV（高水平低垂直ベータ関数）＋ 4LSS（長直線部有限分散） |
| セル数 |
44 セル（36 通常セル、8 整合セル） |
|
|
|
|
|
|
|
|
|
|
|
| 水平／垂直 |
| 31.2 m／5.0 m |
| 34.5 m／9.7 m |
| 2.9 m／28.0 m |
| 2.4 m／30.9 m |
|
|
|
水平／垂直
|
| 0／0 |
| 0／0 |
| 1.53／-0.55 |
| 1.32／0.62 |
|
|
|
| 水平／垂直 |
| 0.032 m-1／0.20 m-1 |
| 0.029 m-1／0.10 m-1 |
| 1.13 m-1／0.047 m-1 |
| 1.13 m-1／0.045 m-1 |
|
|
|
| |
| 0.146 m |
| 0.153 m |
| 0.039 m |
| 0.059 m |
|
| ベータトロン振動数 |
水平：41.14、垂直：19.35 |
| 電子エネルギー幅 |
0.11 % |
| 運動量コンパクション因子 (α) |
1.59x10-4 |
| クロマティシティ |
水平：1、垂直：2 |
| 周回周波数／周回時間 |
208.8 kHz／4.79 μs |
| 加速周波数 |
508.58 MHz |
| ハ−モニック数（バケット数） |
2436（＝2x2x3x7x29） |
| 最大加速電圧 |
16 MV |
| 放射損失（偏向電磁石） |
8.91 MV |
