1．背景
　フロンティアソフトマター開発産学連合ビームライン（FSBL）は、日本の代表的化学・繊維企業と大学等の学術研究者とで構成される19研究グループ^※2が、「フロンティアソフトマター開発専用ビームライン産学連合体（以下、産学連合体）」を形成し、運営まで行うビームラインであり、独立行政法人理化学研究所と財団法人高輝度光科学研究センター（JASRI）の協力を得て、設置場所BL03XUに完成した我が国で始めてのソフトマター専用のビームラインです。

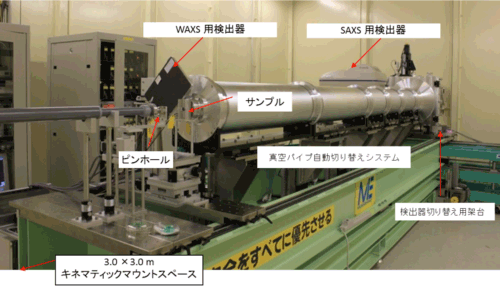

　FSBLという超強力な構造解析ツールを用いることで、微量/微小領域に対する適用のみならず、製造プロセスや外場環境下におけるナノからミクロレベルでの高速な動的構造変化などを明らかにすることが可能となります。図2にサブナノメートルから数百ナノメートルの構造を評価する広角X線散乱・小角X線散乱同時測定システムの写真を示します。

2．成果

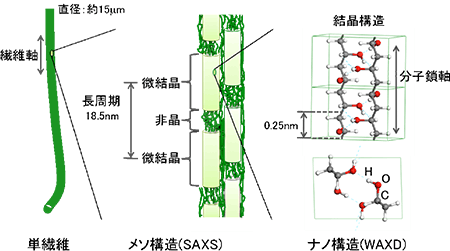

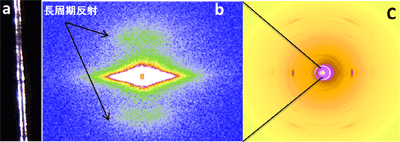

　FSBLでの最初の計測試料は、日本での純国産第一号の合成高分子繊維であるビニロンの1955年頃工業化当時に試作された極細繊維一本です（図3(a)）。1950年代当時のX線回折写真撮影ではビニロンを何本も束にして行われ、撮影には数時間から一日はかかりましたが、今回完成したFSBLでは、これまで不可能であった「極細繊維」一本からの階層構造を、短時間で明らかにすることができました。図3(b)はわずか20秒のX線照射により2次元検出器で検出された散乱イメージです。得られた像は非常にシャープであることがわかります。しかも、非常に弱く、小さな散乱角度まで明瞭に観測できたことから、高分子が形成する微結晶は、不規則なガラス状態に近いアモルファスと交互に18.5ナノメートルの周期で規則正しく並んだ秩序構造を有していることがわかりました(図4のメソ^※3構造)。また、図3(c)のシャープ且つ鮮明な散乱パターンでは、微結晶中の高分子鎖が繊維軸方向に、ミクロレベルの精度で分子配向していることがわかりました。
　このような精密な構造を極めて短時間で測定できることがFSBLの大きな特徴です。この論文発表ではビニロンを代表的な例として取り上げていますが、現在、19社が取り扱っている先端材料や環境材料に関するデータが蓄積されつつあります。

3．展開

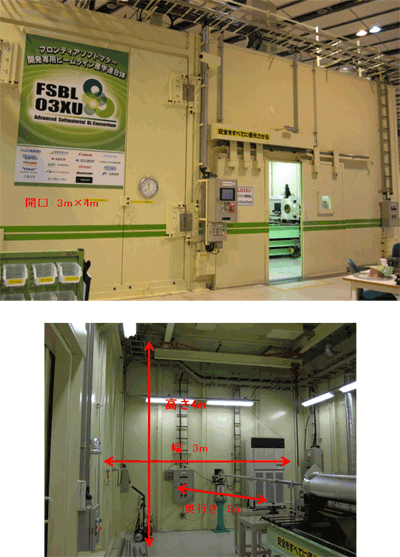

　今後、様々な外部環境下における動的構造物性を解明するためのその場測定法と第二実験ハッチ(図5(a))に用意されている3m × 3m × 4mのキネマティックマウントスペース（図5(b)）に成形加工用の大型装置を導入することで、製造プロセス過程での詳細な階層構造評価を実施することが可能となります。重合・光反応・表面処理などの化学反応、射出成形・紡糸・延伸・熱処理などのプロセス工学、変形・破壊などの物性評価と放射光X線散乱法の組み合わせにより、ソフトマターの基礎科学・工学の発展のみならず、我が国の震災復興に貢献する革新的素材開発、新産業の育成が期待されます。
