大型放射光施設 SPring-8

公開日

2012年06月25日

2012年6月25日
独立行政法人理化学研究所
公益財団法人高輝度光科学研究センター

本研究成果のポイント
●独自コンセプトであるコンパクトX線自由電子レーザーが高い評価
●約0.63 ～ 3Åという広範な波長範囲を実現
●10 GWレベルの高いレーザーピーク出力と強度安定性を両立

1．背 景
　19世紀末にレントゲンが発見したX線は､ 100年後の今日でも､ 医学･産業･科学の発展に大きく貢献しています｡X線はオングストロームレベルの短い波長を持つため、原子を見分ける高い空間分解能を有するという特性があります。一方、1960年代に可視光領域で実用化されたレーザーは、位相がそろったコヒーレント^※3な光であり、きれいで（高干渉性）、指向性に優れ、輝度が高く、発光時間が短い（短パルス）などの特性があります。そのため、レーザーや放射光の発明は新たな科学技術を切り拓き、産業の発展に寄与してきました。X線レーザーは、これら2つの特性を併せ持つ夢の光といわれ、その実現が長らく待望されていました。

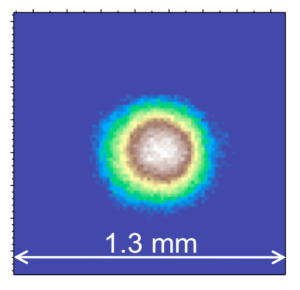

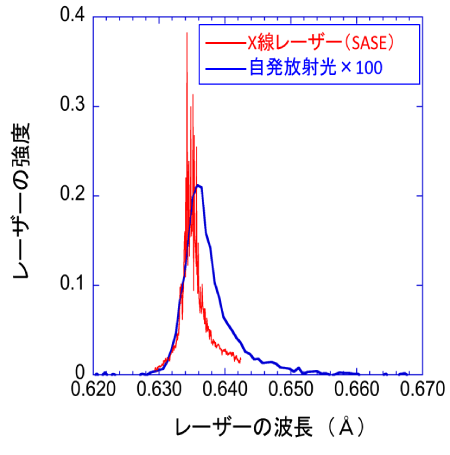

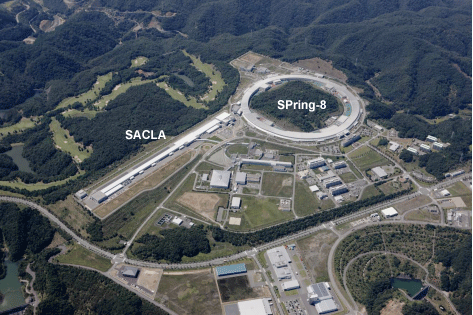

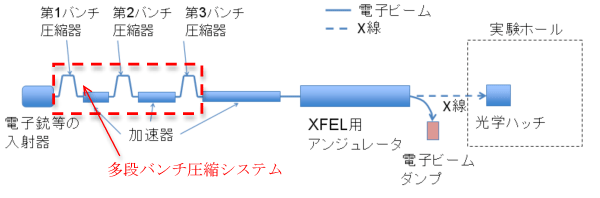

　1980年代、「X線自由電子レーザー（XFEL）」という、高度な加速器技術に基づく方式を用いることで、コヒーレントな光の波長をX線領域まで到達できる可能性があるということが理論的に提唱されました。1990年代から本格的な技術的検討と要素技術開発が行われ、2000年代にはアメリカ・欧州･日本の3カ所で施設の建設が進められました。欧米の施設が全長約2km～4kmであるのに対して、日本のXFEL装置は全長約700mと半分以下というコンパクトな設計が特徴です（図1）｡これを実現するために､ 電子銃、線型電子加速器、アンジュレータ^※4という主要3要素に日本独自の技術を採用しました（図2）。特に、磁石列を真空槽内に入れた真空封止アンジュレータを採用し、磁石の周期を18mmと従来の約半分に縮めました。その結果、より低いエネルギーで、すなわちコンパクトな設備で短波長のX線レーザーを生成することが可能になりました。2005年、コンセプト検証のための試作機（SCSS試験加速器）を建設し、真空紫外光（波長600 Å、最大出力30μJ/pls）のレーザー生成に成功、2006年度には、「国家基幹技術^※5」としてXFEL施設の建設プロジェクトを開始し、大型放射光施設SPring-8^※6に隣接して建設・整備を行いました。2011年3月に施設を完成し愛称を「SACLA」と決定（2011年3月29日発表：http://www.riken.jp/r-world/info/info/2011/110329/index.html）、6月には当時の世界最短波長に並ぶ1.2 ÅのX線レーザー生成に成功しました（2011年6月7日発表：http://www.riken.jp/r-world/research/results/2011/110607/index.html）（図3）｡ その後システムの精密調整を継続し、レーザーの短波長化･高出力化･安定化を進めた結果､2011年10月28日に0.63 Å という世界最短波長を更新するX線レーザー生成に成功しました（図4）｡
　SACLAが出力するX線レーザーは、SPring-8の放射光と比べ、約10億倍という高いピーク輝度、約1,000分の1という狭いパルス幅、高いコヒーレンスという特性を持ちます。

2．研究手法と成果
　SACLAでは、線型加速器で加速した高エネルギーで高品質の電子ビームを、真空槽内で磁石列が上下に並んだ短周期真空封止アンジュレータ（18台）に通してX線レーザーを生成します。レーザーの短波長化、レーザー波長範囲の拡大と高出力化には、（1）電子ビームのエネルギーを可能な限り高くし、（2）高輝度の電子ビームを安定に生成し、（3）異なるアンジュレータの磁場条件のもと、広範囲の電子ビームエネルギーにわたって安定にレーザーを増幅する必要がありました。

（1）高エネルギー電子ビームの生成
　SACLAの運転開始当初は、設計エネルギー（～8.4 GeV^※7）より低いビームエネルギー（約7 GeV ）でレーザー運転の調整を開始しました。SACLAでは電子を加速管で加速する際、加速に使用する電圧を発生させるために、5.7 GHzという周波数の電磁場を加速管に導入します。加速管が真新しい状態で加速電圧を急に上げると、加速管内表面のゴミやわずかな突起などにより放電が発生し、運転できなくなります。そのため、ビーム調整終了後、夜間も連続して電磁場を加速管に入れ続け、加速管の状態をモニターしながら、加速電圧を徐々に高めるという加速システムの調整を、24時間体制で約10ヶ月間継続しました。2011年10月には、8.4 GeVという高いエネルギーまで電子ビームを安定に加速できるようになりました。

（2）高輝度の電子ビームを安定に生成

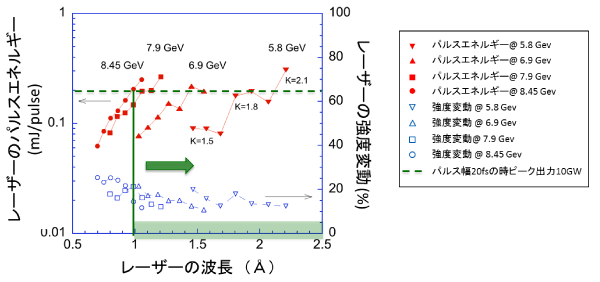

　レーザー出力を増大するには、レーザー増幅に寄与する電子の数を増やす必要があります。これには、電子ビームを圧縮するバンチ圧縮システム^※8において、できる限り一様に電子ビームを圧縮することが求められます。2011年6月のレーザー増幅初観測時、SACLAの運転状態は、このような理想的なバンチ圧縮状態ではなく、電子ビームの一部だけが圧縮される（圧縮の一様性が悪い）状況でした。2011年の夏期停止期間終了後、電子ビーム特性を正確に計測できるビーム診断系を整備し、電子ビーム特性を多段のバンチ圧縮過程にわたり正確に観測しながら、上流から1段ごとにパラメータの最適調整を進めました。この結果、レーザー増幅に寄与する電子数を10倍以上に増やすことができ、1 Åより長波長側の領域では、レーザーのピーク出力が10 GW以上となりました（図5）。

（3）多様な運転条件への対応
　0.63～3 Åの広いレーザー波長範囲をカバーするには、5 ～8.4 GeVのエネルギーの電子ビームをアンジュレータへ導き、安定なレーザー増幅を達成する必要があります。アンジュレータの磁場は電子ビームのエネルギーに依らず一定であるため、電子ビームを基準エネルギーから変えた場合、それに伴って変わる電子ビームの軌道や空間的な広がりなどをアンジュレータの決められた最適条件に整合させる必要がありました。電子ビームのエネルギーを変えた場合に電子ビームの特性がどう変わるかをシミュレーションで予測し、実際の結果をフィードバックして最適条件に合わせ込んだところ、多様な運転条件に適応して安定なレーザー増幅を実現できるようになりました。

3．今後の展望

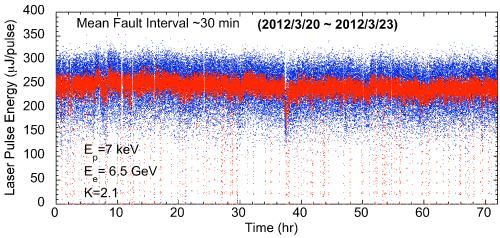

　現在は､25の課題が順調に行われ、近く革新的な実験成果が報告されると期待できます。今後は、SACLAを利用した多様で革新的な研究成果の創出を目指し、安定なレーザーの供給（図6）に努めるとともに、多様な実験を効率的に実施できるようにレーザー特性の改善を進めていきます。短期的には（1） レーザー波長範囲の拡大（2）レーザー強度の増大（3）レーザーパルス幅の制御（4）レーザー出力の安定化などが課題となります。長期的には、時間干渉性に優れたシングルモードレーザーの実現や、ビームライン高速切り替えシステムの開発を進めていきます。
　また、SACLAの成功により、日本のコンパクトXFELという概念を取り入れたXFEL開発計画が、諸外国において立ち上がっています。まさに世界のXFEL施設開発をリードするガイドラインとしての地位を確立しました。XFELという優れた光源を広く普及するため、さらなる「コンパクト」なXFELの開発を、施設の高度化と並行して目指していきます。

《参考資料》

《用語解説》
＊1　X線自由電子レーザー（XFEL）施設SACLA（さくら）
X線自由電子レーザー（XFEL：X-ray Free Electron Laser）は、通常のレーザーと異なり、物質に束縛されていない自由電子を用いてレーザー増幅を行う。 日本におけるXFEL施設は、第3期科学技術基本計画における5つの国家基幹技術の1つに位置付けられ、理研の大型放射光施設SPring-8に隣接して整備を行った。2011年3月には施設が完成し、愛称をSACLA（SPring-8 Angstrom Compact free electron Laser）と決定した。SACLAは、SPring-8の放射光と比べて、輝度は10億倍、パルス幅は1,000分の1 （10フェムト秒=100兆分の1秒）、さらに100パーセント位相のそろったコヒ―レントなX線という性能を持つ。基礎・基盤研究から、産業や応用研究開発まで、諸外国に先駆けて革新的な成果を創出することが期待される。がんやエイズなどの難病に対する特効薬の開発、持続的発展に必要な新エネルギーシステムの研究など、幅広い分野での活用が見込まれている。

＊2　時間干渉性に優れたシングルモードレーザー
SACLAの現行のレーザー発振方式では、空間的には位相がきれいに保たれているものの、時間的（レーザー進行方向）には依然として位相の異なる複数の光を含み、スペクトルはスパイク状になる。コヒーレントな光をシード光（種光）として利用するシーディングという技術により、時間的にもコヒーレントなシングルピークのレーザー（シングルモードレーザー）を実現することを目指している。

＊3　コヒーレント
位相がきれいに保たれている状態。コヒーレントな光は、単色性（どのくらい波長の拡がりが抑えられているか）と指向性（特定方向にどのくらい拡がらずに進むか）に優れ、高い干渉性（どのくらいきれいな光）を有する。

＊4　アンジュレータ
NとSの磁極を交互に上下に配置し、その間を通り抜ける電子を周期的に小さく蛇行させ、特定の波長を持った光を作り出す装置。理研の大型放射光施設SPring-8では、世界に先駆けて開発した真空封止型アンジュレータや27mにおよぶ長尺アンジュレータなどを整備し、世界最高レベルの放射光発生を実現している。X線自由電子レーザー施設用に開発したアンジュレータは、1台の長さが約5mであり、1台あたり277周期で磁石が交互に配列されている。

＊5　国家基幹技術
2006年3月に閣議決定され、第3期科学技術基本計画において選定された「国家的目標と長期戦略を明確にして取り組むべき重要技術」のこと。「宇宙輸送システム」「海洋地球観測探査システム」「高速増殖炉サイクル技術」「次世代スーパーコンピュータ」「X線自由電子レーザー」の5つが選定された。XFELは、これまで実現不可能であった分析を可能にする技術と位置付けられ、広範な科学技術分野における貢献が期待されている。

＊6　大型放射光施設SPring-8（スプリングエイト）
理研が所有する、兵庫県の播磨科学公園都市にある世界最高の大型放射光施設。SPring-8の名前はSuper Photon ring-8 GeV に由来する。放射光（シンクロトロン放射）は、電子を光とほぼ等しい速度まで加速し、電磁石によって進行方向を曲げたときに発生する、指向性の高い強力な電磁波のこと。SPring-8では、遠赤外から可視光線、軟X線を経て硬X線に至る幅広い波長域で放射光を得ることができるため、原子核の研究からナノテクノロジー、バイオテクノロジー、産業利用や科学捜査まで幅広い研究が行われている。日本の先端科学・技術を支える高度先端科学施設として、日本国内外の大学・研究所・企業から年間約1万4,000人（2010年度実績）の研究者が利用している。

＊7　GeV（ギガエレクトロンボルト）
エレクトロンボルト（eV）はエネルギーの単位の1つ。電子1つを1ボルトで加速したときに電子が持つエネルギーが1エレクトロンボルト。ギガ（G）は10⁹倍、つまり10億倍を示す。XFEL加速器やSPring-8の加速器は8 GeV（80億エレクトロンボルト）という非常に高いエネルギーまで電子を加速させている。

＊8　バンチ圧縮システム
バンチ圧縮システム（図2参照）とは、レーザー増幅可能な高輝度電子ビームを生成するため、時間方向（電子ビームの進行方向）に電子ビームの集団（これをバンチと呼ぶ）を圧縮するもの。前を走る電子ビームのエネルギーに比べ後を走る電子ビームのエネルギーを高くしておく。バンチ全体に、先頭から後ろに向かって、このようなエネルギーの差をつけておく。このバンチを電磁石のシケイン（図2の圧縮器）に通すと、前の電子（低いエネルギー）の蛇行距離に比べ後の電子（高いエネルギー）の蛇行距離が短くなり、前と後の距離が詰まり電子の密度（電流）が高くなる。
