発表のポイント：
◆　新しい水素結合を複数、活用することで、ナノサイズのボウル状分子を筒状の分子の中に、捕捉することができました。
◆　ボウル状分子は筒状分子の中で、自身の中心軸を回転軸として、単軸回転することを発見しました。
◆　複数の水素結合が、バトンのように受け渡されることで単軸回転を実現する、新しい回転機構であり、今後、新しい分子機械の設計に活用されることが期待されます。

発表内容：
　分子と分子が接触すると、そこには相互作用が生じ、接触した分子は動きにくくなります。特に水素結合などの方向性のある相互作用が複数存在する場合、こうした運動抑制効果が顕著になるのが一般的な常識です。例えば、自然界では、タンパク質と小分子の間の複数の水素結合が、小分子を「捕まえる」相互作用として機能していることがよく見られます。また良く知られたDNAの二重らせん構造も、二つのDNA鎖の間に水素結合があることで、お互いの位置が変わらないように固定化され、形づくられています。

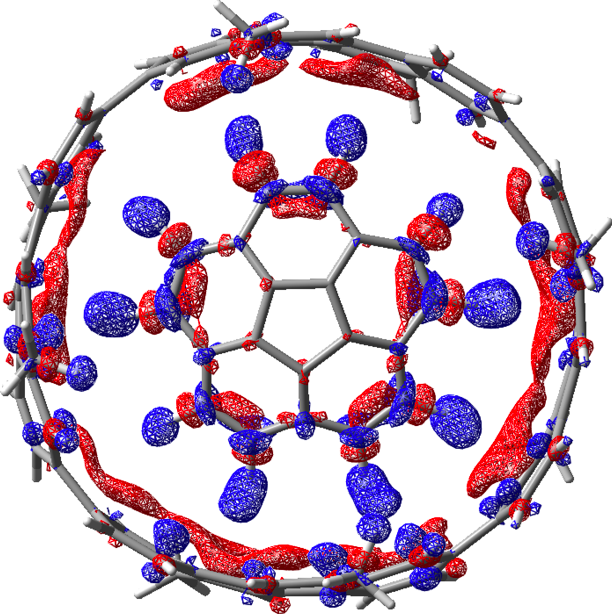

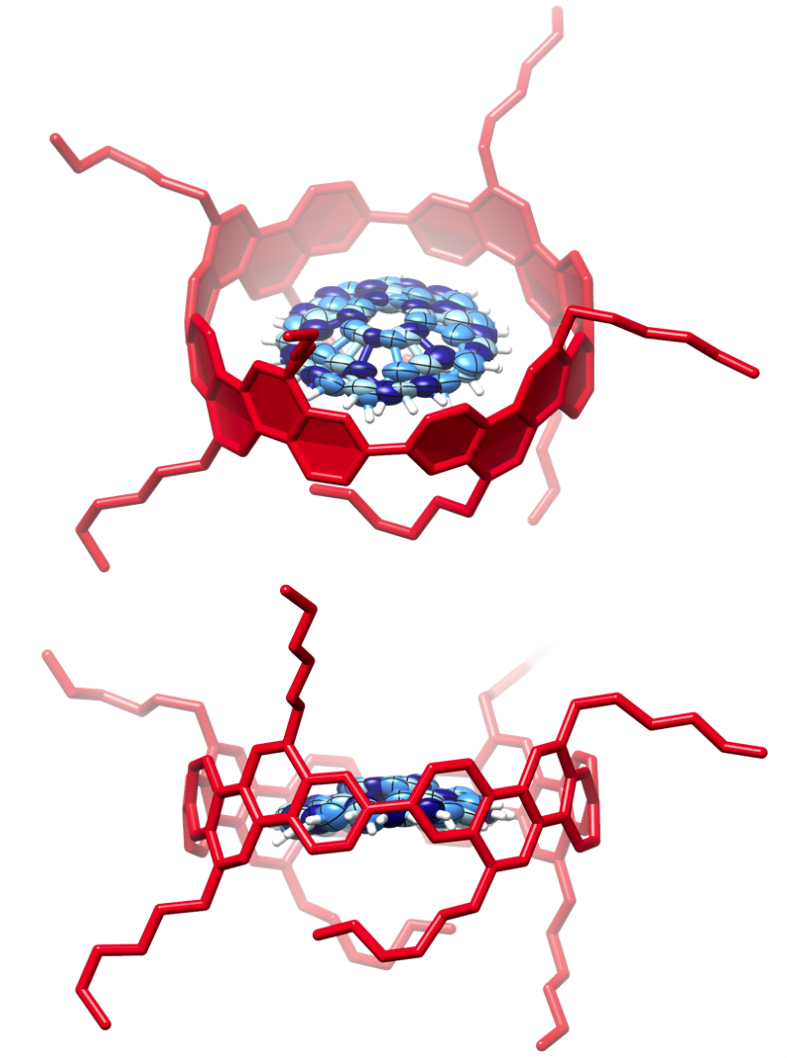

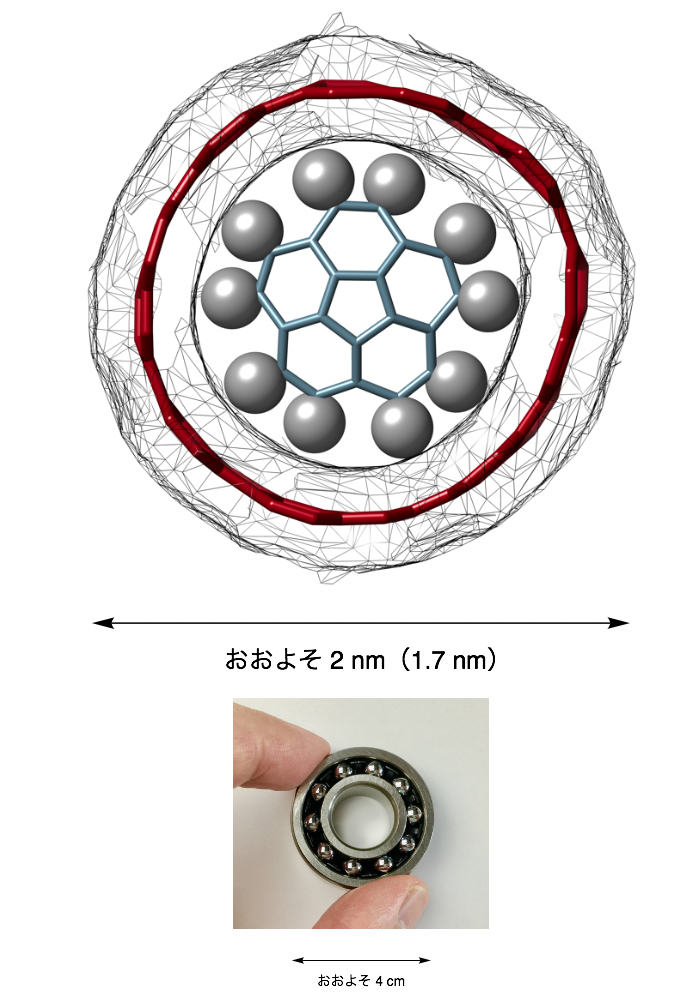

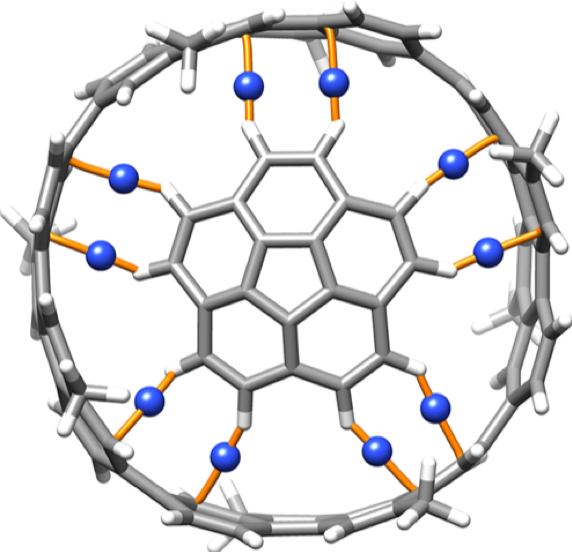

　今回、研究グループは、CH-π水素結合と呼ばれる新しい水素結合を活用して、ボウルのような形をしたボウル状分子を筒のような形をした筒状分子の中に捉えることに成功しました。ナノメートルサイズの小さなベアリングの登場です（図１）。ボウル状分子はコランニュレンという分子^（注３）で、筒状分子は研究グループが独自に設計・合成したカーボンナノチューブ^（注４）の部分構造となる分子です。図１は、その分子構造を示すものですが、この構造中、球で示された水素原子（灰色）が炭素原子の筒（赤色）の中で滑ることで、中央のボウル（青色）が回転できるようになっています。水素原子と炭素原子の接触点が、CH-π水素結合と呼ばれる新しい水素結合でできているところです。CH-π水素結合は水素結合のなかでも弱い相互作用ですが、今回の分子の間には、これが10個存在するために、ボウル状分子が筒状分子のなかに強固に捉えられていました（図２，３）。一つ一つの力が弱くとも、それを複数用いると、その相互作用が加算され、全体として大きな相互作用となるためです。図４は、結晶構造解析により、実験的に解き明かされた分子構造です。この結晶構造解析の結果は、ボウル状分子が筒状分子内で回転している可能性を示唆しました。ボウル状分子が、その中心軸周りで複数の位置に存在することが見いだされたのです（図４）。そこで研究グループが、さらに精密なスペクトル分析を行ったところ、「ボウル状分子が筒状分子の中で回転しており、その回転はボウルの中心軸を中心とした単軸回転となっている」ことがわかりました。ボウルが筒の中でクルクルと回るという新しい構造と運動性を持った「分子ベアリング」であることが実証されたものです。筒の中では、CH-π水素結合が次々に中継されることで、一つの軸周りの回転（単軸回転）のみが実現されています。加えて、この単軸回転は、固体状態で存在していたことから、ナノサイズの分子の世界では「多数の水素結合」と「固体内での束縛」が存在する中でも、「方向を制御しながら物体の高速回転が実現できる」ことを示しています。筒状分子はカーボンナノチューブの部分構造でもあることから、今回の知見は、カーボンナノチューブ内の物質の運動・挙動の理解を深める一歩ともなります。
　研究グループでは、CH-π水素結合を活用した新しい組み上げ方法をさらに展開・活用することで、今後、さまざまな構造と運動性を持った分子機械を登場させられると期待しています。
　本研究は、JST戦略的創造研究推進事業総括実施型研究（ERATO）「磯部縮退π集積プロジェクト」および科学研究費助成事業の一環として進められました。X線回折による分子構造決定には、一部、大型放射光施設SPring-8^（注５）の最先端設備（BL38B1）が活用されています。

用語解説
注1：ベアリング 軸受。筒状の枠のなか、軸や回転子が容易に回転できる機械要素のこと。例えば、自転車や自動車の車輪や、ハンドスピナのなかに備わっている。

注2：CH-π水素結合 水素結合の一つ。炭素上の水素（CH）とπ電子の間に働く非常に弱い水素結合。CH-π相互作用と呼ばれてきたが、2011年に国際純正・応用化学連合（IUPAC）によって水素結合の定義が見直され、水素結合の一つに含まれ得るようになった。古くは1950年代の文献に登場するが、1970年代の西尾元宏博士らの研究（http://www.tim.hi-ho.ne.jp/dionisio/）を端緒に広く知られるようになった。（IUPACによる水素結合の新しい定義：https://doi.org/10.1351/PAC-REC-10-01-02）

注3：コランニュレン C₂₀H₁₀の化学組成をもつボウル状分子。1966年に初めて合成され、現在ではキログラム単位での合成が可能となっており、比較的、容易に入手可能な化合物となっている。

注4：カーボンナノチューブ 飯島澄男終身教授（東北大学大学院理学研究科出身、現名城大学）が1991年に発見した、ダイヤモンド、非晶質、黒鉛、フラーレンに次ぐ5番目の炭素材料。グラフェンシートが直径数ナノ（10億分の1）メートルに丸まった極細チューブ状構造を有している。カーボンナノチューブはその丸まり方、太さ、端の状態などによって、電気的、機械的、化学的特性などに多様性を示し、次世代産業に不可欠なナノテクノロジー材料として、今なお、世界中で最も注目されている材料である。現在、入手可能なカーボンナノチューブは、さまざまな構造を持つものの混合物であり、国際純正・応用化学連合（IUPAC）により「分子性物質（Molecular Entity）」ではなく「化学種（Chemical Species）」として定義される物質となっている。

注5：大型放射光施設SPring-8 兵庫県の播磨科学公園都市にある世界最高性能の放射光を生み出す理化学研究所の施設。SPring-8の施設名はSuper Photon ring-8 GeV（ギガ電子ボルト）に由来する。運転と利用者支援などは高輝度光科学研究センター（JASRI）が行っている。
