フレネルゾーンプレートを用いたプロトプラストの蛍光X線分析
Inquiry number
SOL-0000001577
Beamline
BL37XU (Trace Element Analysis)
Scientific keywords
| A. Sample category | biology, medicine |
|---|---|
| B. Sample category (detail) | organism, cell |
| C. Technique | fluorescent X-rays |
| D. Technique (detail) | trace-element |
| E. Particular condition | |
| F. Photon energy | X-ray (4-40 keV) |
| G. Target information | elemntal mapping |
Industrial keywords
| level 1---Application area | environment, others |
|---|---|
| level 2---Target | Environmental material |
| level 3---Target (detail) | |
| level 4---Obtainable information | element distribution |
| level 5---Technique |
Classification
Body text
この事例は，フレネルゾーンプレートを利用した高エネルギーX線マイクロビームの実験です。プロトプラストは，細胞壁などを取り払ったいわば細胞の中身だけであり，これを直接調べることによって，重金属元素であるカドミウムが，細胞質にも存在するのかどうかを見極めることができます。
図に示したのは，プロトプラストのイメージング結果です。カドミウムの存在が明らかになったので，細胞壁のみならず，細胞質にもカドミウムが含まれることがわかりました。

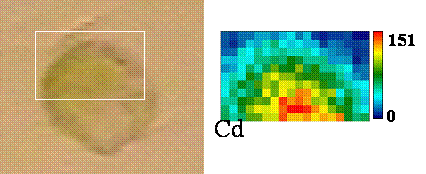

図 プロトプラスト（左）とカドミウムの蛍光X線イメージング
Source of the figure
Bulletin from SPring-8
Bulletin title
User Exp. Rep. 04B
Page
169
Technique
マイクロビームに関しては，事例：フレネルゾーンプレートを用いた高エネルギー蛍光X線分析システム を参照して下さい。ここでのX線エネルギーは37keV，ビームサイズは3ミクロンでした。
Source of the figure
No figure
Required time for experimental setup
1 shift(s)
Instruments
References
Related experimental techniques
Questionnaire
The measurement was possible only in SPring-8. Impossible or very difficult in other facilities.
Ease of measurement
Middle
Ease of analysis
Easy
How many shifts were needed for taking whole data in the figure?
More than ten shifts
