コンクリート空隙構造の観察
Inquiry number
SOL-0000001705
Beamline
BL47XU (Micro-CT)
Scientific keywords
| A. Sample category | inorganic material |
|---|---|
| B. Sample category (detail) | insulator, ceramics, solid-state crystal |
| C. Technique | absorption and its secondary process |
| D. Technique (detail) | |
| E. Particular condition | 3D imaging (cf. CT), room temperature |
| F. Photon energy | X-ray (4-40 keV) |
| G. Target information | dislocation, strain, morphology |
Industrial keywords
| level 1---Application area | construction, industrial material |
|---|---|
| level 2---Target | Concrete |
| level 3---Target (detail) | |
| level 4---Obtainable information | structure |
| level 5---Technique | imaging |
Classification
A80.30 inorganic material, M60.20 X-ray CT
Body text

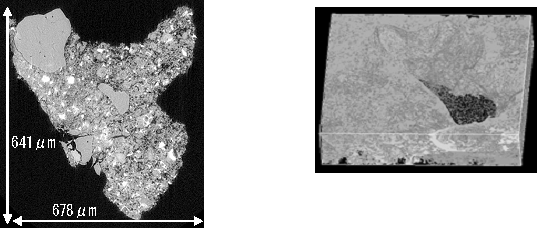

X線CTは，コンクリートの空隙構造観察の唯一の手段である．コンクリートに含まれるセメント部分は多孔質で，その空隙がコンクリート品質を劣化させる化学成分の侵入と溶出の経路と推定されている．X線CTは，空隙を３次元的に非破壊で直接観察する初めての手段である．左の図は，普通ポルトランドセメント組織の断面図である．黒い部分が空隙になる．上部左側に砂成分が存在する．人工的にカルシウム成分を溶出(leaching)させて空隙量を増やしている．空隙部分を抽出するため，これを２値化し立体的に合成したものが右の図である．これを詳細に観察することにより，空隙の立体構造を把握し，そこから劣化メカニズムの把握につなげる．
[ T. Hitomi, Y. Mita and N. Takeda, コンクリート構造物の補修，補強，アップグレード論文報告集 5, 223-228 (2005), Fig. 7, 16,
©2005 日本材料学会 ]
Source of the figure
Original paper/Journal article
Journal title
コンクリート構造物の補修，補強，アップグレード論文報告集（日本材料学会），Vol5 (2005) 223-228.
Figure No.
Technique
Source of the figure
No figure
Required time for experimental setup
1 shift(s)
Instruments
| Instrument | Purpose | Performance |
|---|---|---|
| X線CT装置 | 物体の内部構造を調べる | 空間分解能で１ミクロン程度 |
References
| Document name |
|---|
| 高輝度X線CTを用いたコンクリートのカルシウム溶脱の評価，材料学会シンポジウム投稿中 |
Related experimental techniques
Questionnaire
The measurement was possible only in SPring-8. Impossible or very difficult in other facilities.
This solution is an application of a main instrument of the beamline.
Ease of measurement
Easy
Ease of analysis
Middle
How many shifts were needed for taking whole data in the figure?
Less than one shift
