BL27SU 概要

Inquiry number

INS-0000000499

ビームラインの概要

  軟Ｘ線光化学ビームライン（BL27SU）では、気相・固相・固体表面さらには界面にいたるまで、軟Ｘ線励起によって引き起こされる様々な光化学過程の基礎的理解と、その応用を目指して研究が行われている。Si(111)結晶分光器を配して2.3keVよりも高エネルギー軟Ｘ線を利用可能なＢブランチと、回折格子型分光器を配して2.3keV以下の軟X線が利用可能なＣブランチにおいて、各種分光測定装置を駆使した利用実験が行われている。

研究分野

  • 軟Ｘ線吸収分光測定
    部分蛍光収量法による低濃度（<1000ppm）元素の化学状態分析
    高真空～大気圧（He置換）環境下における化学状態分析
  • 気相試料の分光測定
    気相原子・分子の高分解能光電子分光　（CIS、CFS測定も可能）
    原子・分子・クラスターの高分解能軟X線吸収分光測定
    質量分析法による、分子・クラスターの解離生成物の観測
  • 固体試料の分光測定
    光電子分光・発光分光による、固体試料の電子状態の観測

キーワード

  • 研究分野
    光化学、原子物理・分子科学、固体物性、地球化学、材料化学、触媒化学
  • 装置
    高分解能光電子エネルギー分析器、軟X線発光分光器、飛行時間質量分析器、
    多重同時計数測定システム、エネルギー分散型軟Ｘ線分析器

光源と光学系

  • 光源

      ８の字アンジュレータを光源とし、直線偏光軟Ｘ線を利用することができる。８の字アンジュレータは、プラナー型アンジュレータとは異なり、大部分の高次高調波を軸外に放出するという特徴を持っている。また、８の字アンジュレータでは、整数次の放射（１，２，３・・・）は電気ベクトルが蓄積リングの電子軌道面に対して垂直方向を向いているのに対し、半整数次の放射（０．５、１．５、２．５・・・）は垂直方向を向いているという特徴を持っている。

  • 前置光学系

      光学ハッチ内には、下流の各ブランチに光を分岐するために3枚の前置鏡が配置されている。Bブランチには、平面鏡（M0'）によって2.2°蓄積リングから遠ざかる方向に放射光を反射することで光を導入する。一方、Cブランチに光を導く際にはM0’は退避され、M0 ならびにM1を利用して、それぞれ垂直・水平方向に光を集光しつつ2.4°蓄積リング側に放射光を導いている。そのため、各ブランチは排他的利用となっている。

    • 前置光学系のパラメータ

      Branch B C
      Mirror M0' M0 M1
      Incident angle 88.9° 89.4° 89.4°
      Mirror Shape Plane Cylinder Bent cylinder
      Focusing --- Sagittal
      (vertical focus)      		 Tangential
      (horizontal focus)
      Material Pt/Si Au/Si Au/Si

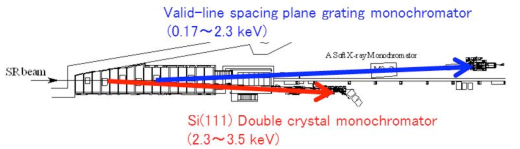

BL27SUの概要図

BL27SUの光量分布曲線

実験ステーション

文献検索



連絡先

（注）e-mailアドレスは＠マーク以下を省略していますので、アカウントの後に@spring8.or.jpを付けてください。

為則 雄祐
（財）高輝度光科学研究センター(JASRI)
〒679-5198　兵庫県佐用郡佐用町光都1丁目1-1
Phone : 0791-58-0832
FAX : 0791-58-0830
e-mail : tamenori

室 隆桂之
（財）高輝度光科学研究センター(JASRI)
〒679-5198　兵庫県佐用郡佐用町光都1丁目1-1
Phone : 0791-58-0832
FAX : 0791-58-0830
e-mail : muro
